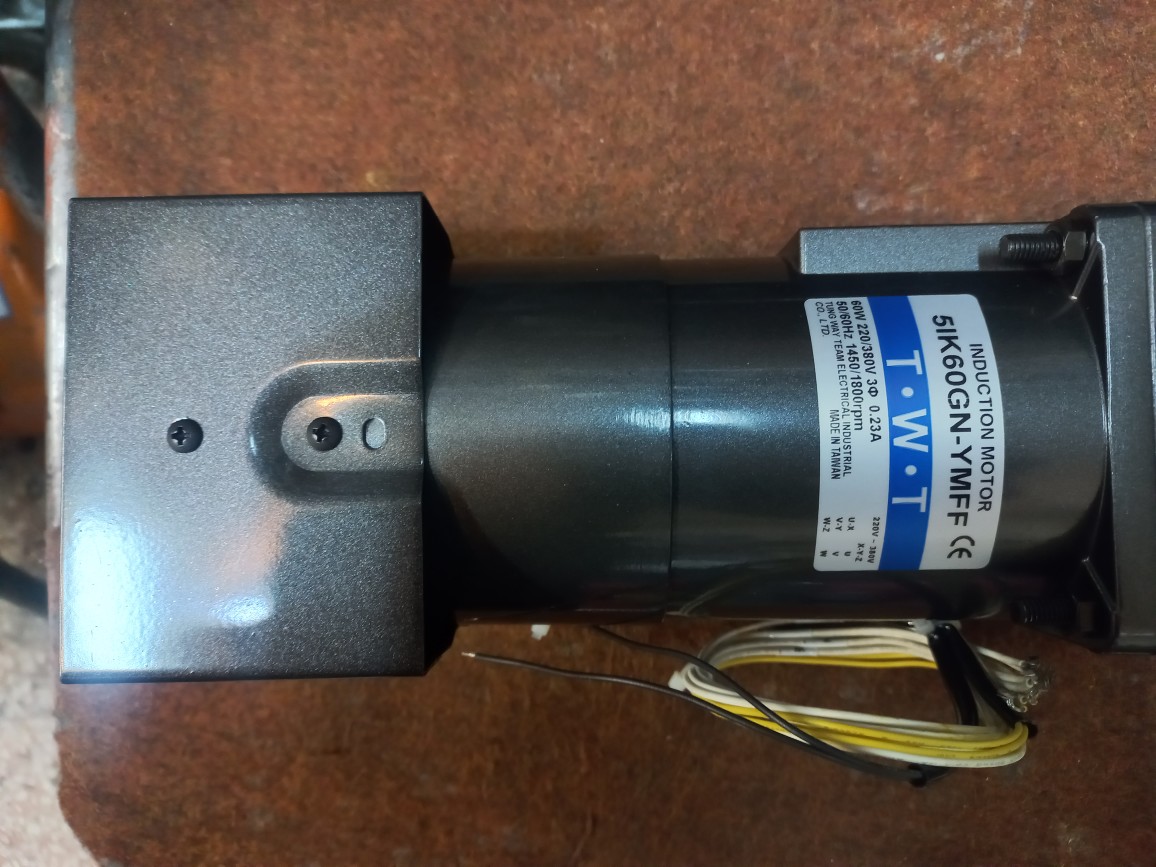

موتور گیربکس تایوانی T-W-T -
الکترو پمپ اسید -

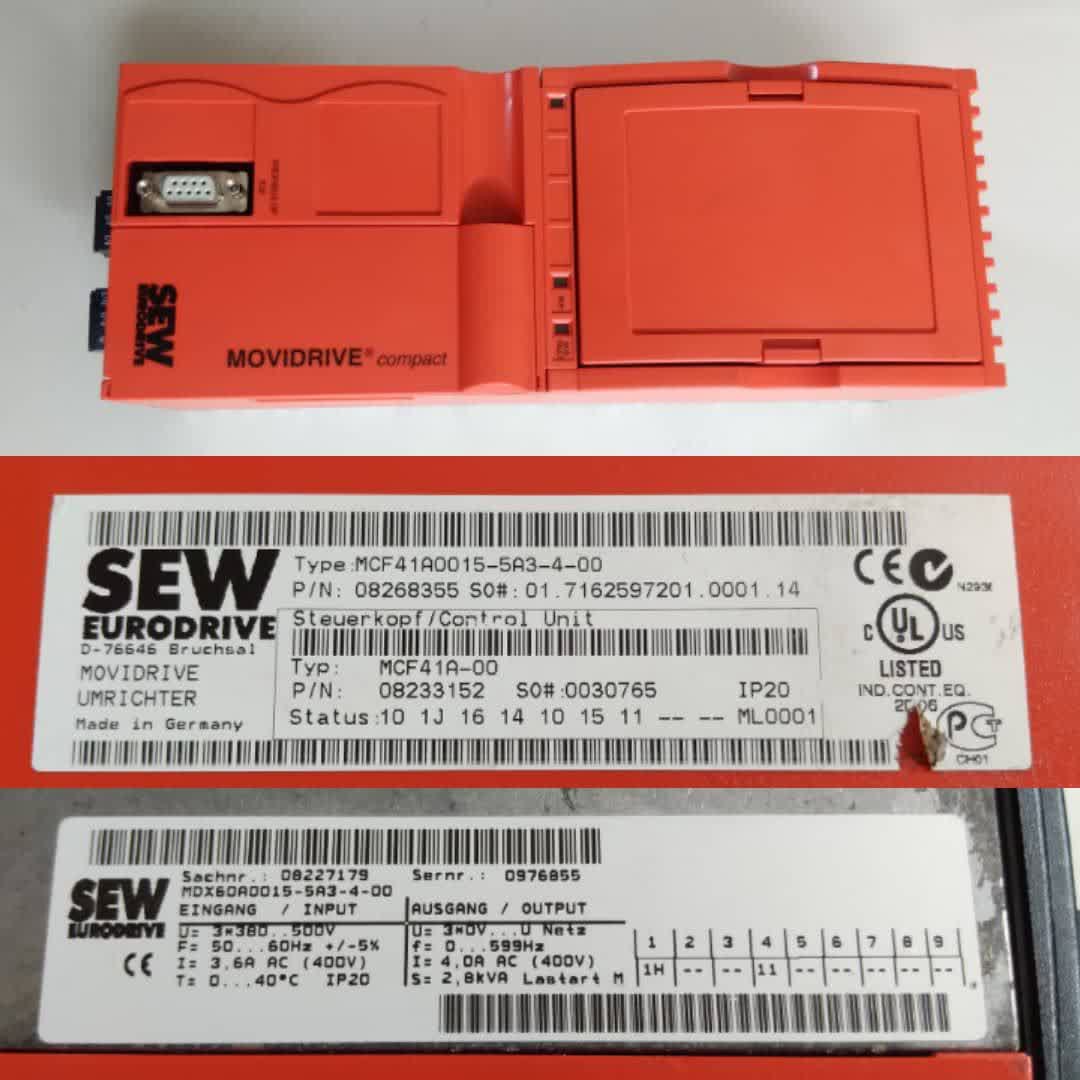

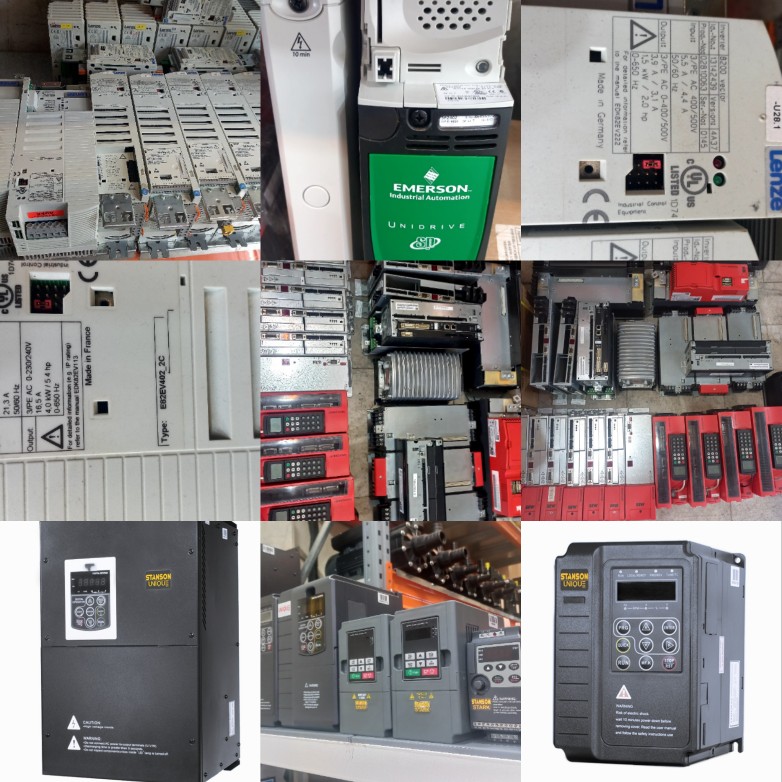

انواع اینورتر ودرایو -
الکترو موتور گیربکس AC -
گیربکس خورشیدی هایتک(hitech) -
الکترو موتور DC کورماس ( کرماس ) (kormas) -
ریزالور تاماگاوا(TAMAGAWA) -

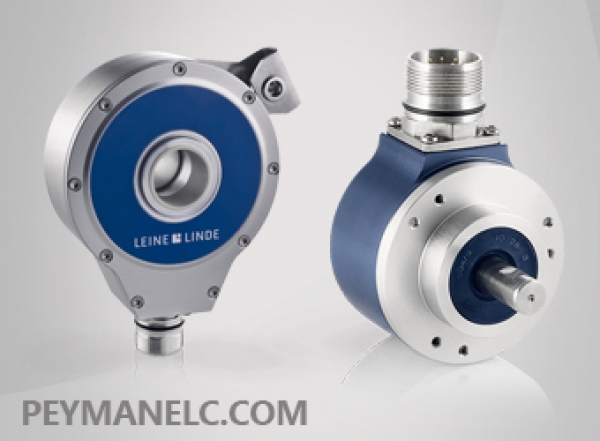

انکودر(Encoder) شفت دار -
موتور گیربکس SEW -

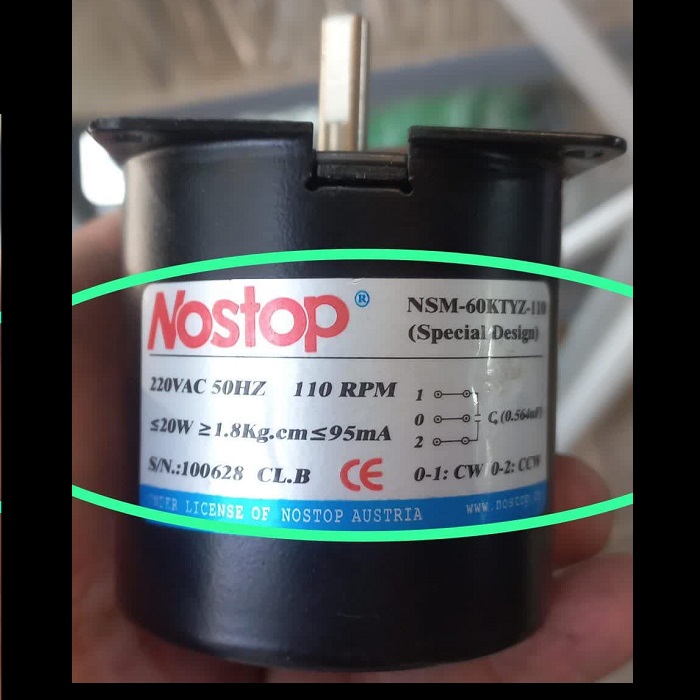

موتور گیربکس AC NOSTOP از یک دور تا ۱۱۰دور ۲۰وات -
موتور NOSTOP. DC درتوانهای مختلف -

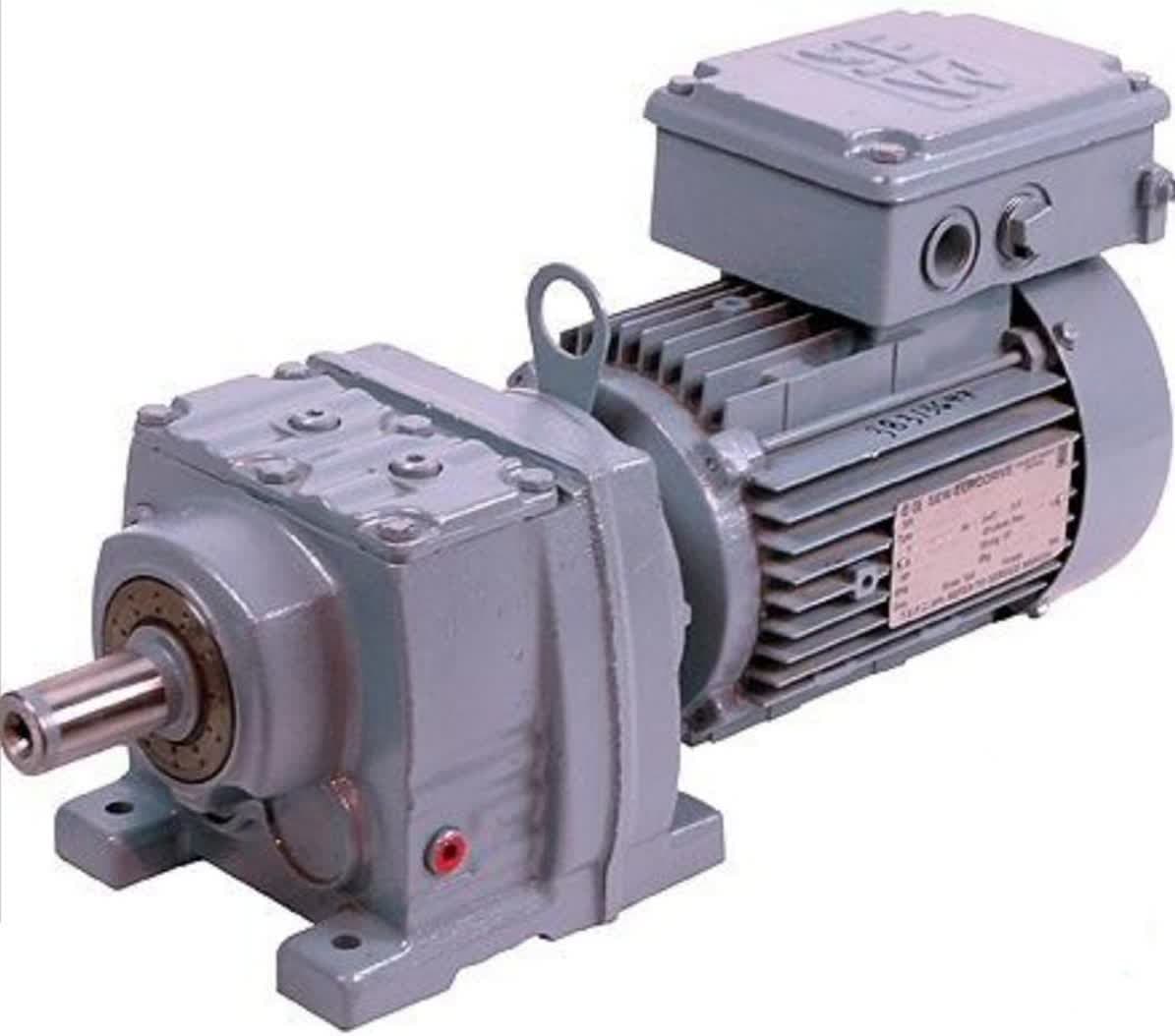

موتور گیربکس SEW آلمان -

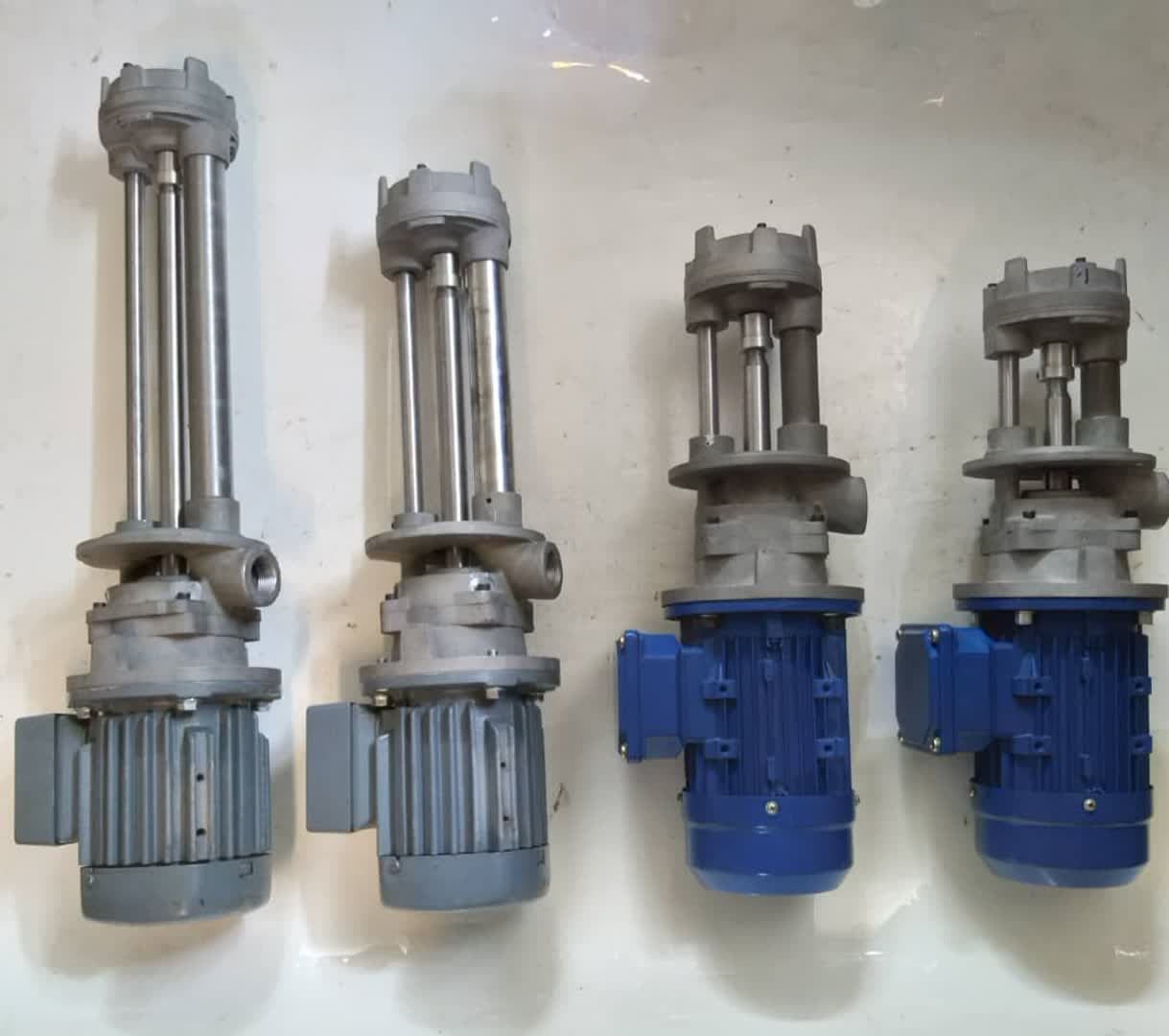

پمپ آب صابون وسیال های غلیظ طرح آلمانی
محصولات پر فروش
گیربکس خورشیدی هایتک(hitech)
الکترو موتور DC کورماس ( کرماس ) (kormas)

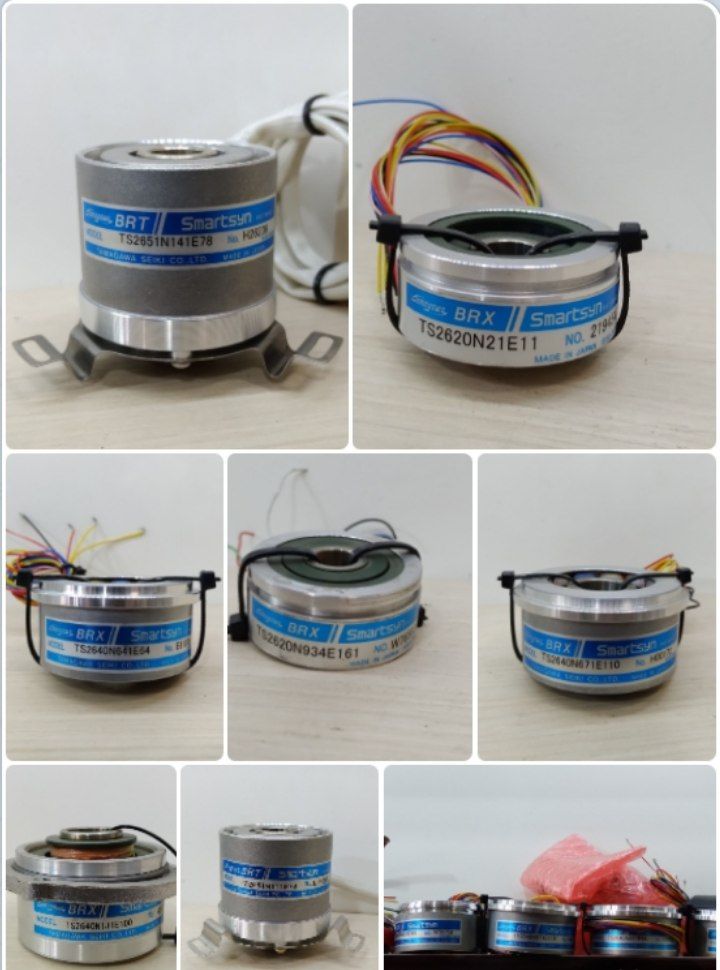

ریزالور تاماگاوا(TAMAGAWA)

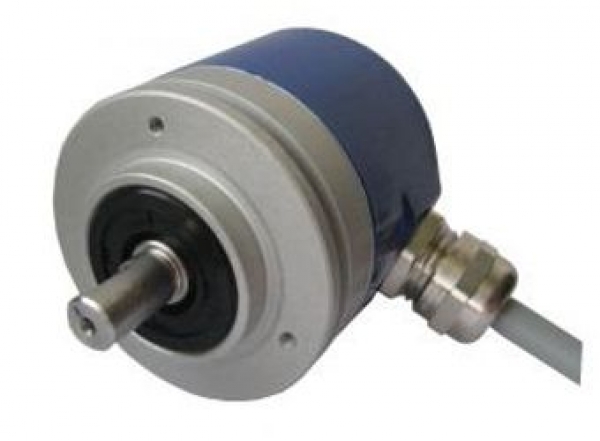

انکودر(Encoder) شفت دار
مقالات آموزشی

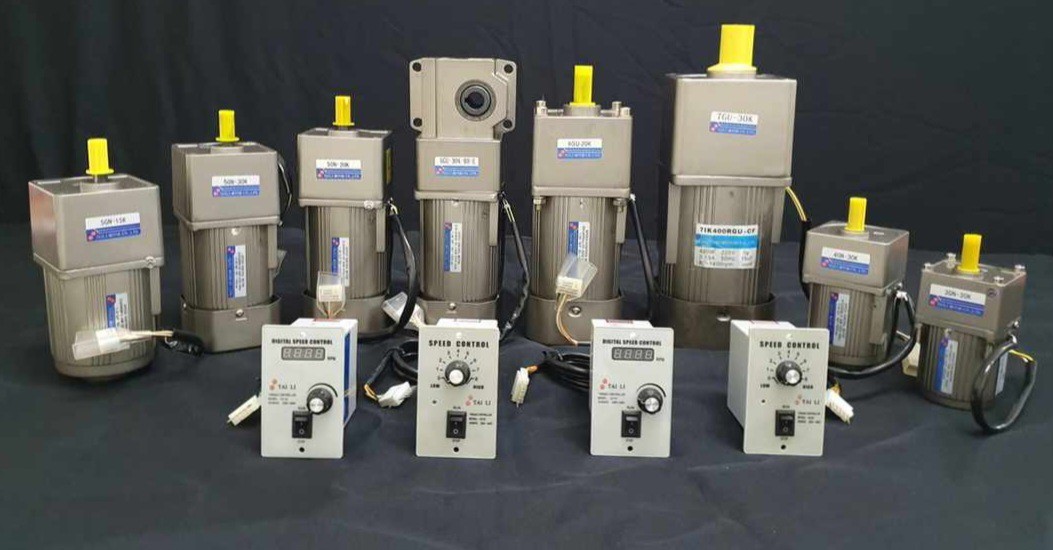

موتور گیربکس های تایلی
موتور گیربکسهای تایلی یکی از تجهیزات مهم در حوزه انتقال قدرت و حرکت در صنایع مختلف به شمار میآیند. این تجهیزات با ترکیب یک الکتروموتور و یک گیربکس، امکان تولید سرعت مناسب و گشتاور مورد نیاز را برای ماشینآلات صنعتی فراهم میکنند. در بسیاری از خطوط تولید، سیستمهای انتقال مواد، دستگاههای بستهبندی، میکسرها، نوار نقالهها و تجهیزات اتوماسیون، استفاده از موتور گیربکس بهعنوان یک راهکار موثر، فشرده و قابل اعتماد شناخته میشود.
در این مقاله، موتور گیربکسهای تایلی را از نظر ساختار، نحوه عملکرد، انواع، ویژگیها، مزایا، کاربردها، معیارهای انتخاب، نصب، نگهداری و عیبیابی بررسی میکنیم.
موتور گیربکس چیست؟
موتور گیربکس یا Geared Motor مجموعهای است که از دو بخش اصلی تشکیل میشود:
الکتروموتور
گیربکس
الکتروموتور انرژی الکتریکی را به انرژی مکانیکی و حرکت دورانی تبدیل میکند. این حرکت معمولا با سرعت نسبتا بالا تولید میشود. اما در بسیاری از کاربردهای صنعتی، سرعت بالا بهتنهایی کافی نیست و لازم است سرعت کاهش یافته و گشتاور افزایش پیدا کند. این وظیفه بر عهده گیربکس است.
در واقع گیربکس با استفاده از مجموعهای از چرخدندهها، سرعت خروجی را کاهش میدهد و در عوض گشتاور را بالا میبرد. به همین دلیل موتور گیربکس یک بخش کلیدی در ماشینآلاتی است که به حرکت کنترلشده، یکنواخت و قدرتمند نیاز دارند.
موتور گیربکسهای تایلی چیستند؟
موتور گیربکسهای تایلی در گروه موتور گیربکسهای صنعتی قرار میگیرند و برای کاربردهای متنوعی طراحی میشوند. این محصولات بسته به نوع طراحی، میتوانند در مدلهای مختلفی مانند هلیکال، شافت مستقیم، آویز، بول هلیکال یا حلزونی عرضه شوند و در شرایط کاری سبک، متوسط و سنگین مورد استفاده قرار گیرند.
ویژگی مهم این نوع موتور گیربکسها، سازگاری آنها با نیازهای متنوع صنعتی است. در عمل، این تجهیزات وظیفه دارند توان تولیدشده توسط موتور را به شکلی بهینه به خروجی منتقل کنند تا دستگاه بتواند با دور و نیروی مناسب کار کند.
اهمیت موتور گیربکس در صنعت
در بسیاری از تجهیزات صنعتی، استفاده مستقیم از الکتروموتور بدون گیربکس امکانپذیر نیست، زیرا سرعت موتور معمولا بالاتر از نیاز واقعی دستگاه است. برای مثال، یک نوار نقاله، همزن صنعتی یا سیستم بالابر به سرعت محدودتر و گشتاور بیشتر نیاز دارد. در این شرایط، موتور گیربکس بهعنوان واسطهای بین منبع توان و مصرفکننده مکانیکی عمل میکند.
اهمیت موتور گیربکس در صنعت به دلایل زیر بسیار زیاد است:
کنترل بهتر سرعت خروجی
افزایش گشتاور
انتقال یکنواخت نیرو
امکان تطبیق توان موتور با نیاز واقعی دستگاه
افزایش پایداری عملکرد در کار مداوم
مناسب بودن برای کاربردهای مختلف صنعتی
اجزای اصلی موتور گیربکسهای تایلی
هر موتور گیربکس صنعتی از چند بخش اصلی تشکیل میشود که هماهنگی میان آنها کیفیت عملکرد نهایی را تعیین میکند.
1. الکتروموتور
بخش محرک اصلی مجموعه است و انرژی الکتریکی را به حرکت دورانی تبدیل میکند. الکتروموتور میتواند بسته به نوع کاربرد، در توانها و دورهای مختلف انتخاب شود.
2. گیربکس
گیربکس بخش مکانیکی مجموعه است که وظیفه کاهش دور و افزایش گشتاور را بر عهده دارد. نوع گیربکس تاثیر مستقیم بر راندمان، ابعاد، نوع نصب و عملکرد کلی دارد.
3. چرخدندهها
چرخدندهها اصلیترین بخش انتقال نیرو در داخل گیربکس هستند. طراحی، جنس و دقت ساخت آنها نقش مهمی در راندمان، صدای کارکرد و طول عمر مجموعه دارد.
4. شافت ورودی و خروجی
شافت ورودی نیرو را از موتور دریافت میکند و شافت خروجی توان تنظیمشده را به دستگاه منتقل میکند.
5. یاتاقانها و بلبرینگها
این قطعات برای کاهش اصطکاک، پشتیبانی از شافتها و حفظ پایداری حرکتی استفاده میشوند.
6. پوسته یا بدنه
بدنه گیربکس از اجزای داخلی در برابر ضربه، آلودگی و تنشهای مکانیکی محافظت میکند و در دفع حرارت نیز موثر است.
7. کاسهنمد و آببندها
این اجزا از نشت روانکار جلوگیری میکنند و مانع ورود گردوغبار، رطوبت یا آلودگی به داخل گیربکس میشوند.
8. سیستم روانکاری
برای کاهش اصطکاک، کنترل دما و افزایش عمر دندهها و یاتاقانها، استفاده از روانکاری مناسب ضروری است.
نحوه عملکرد موتور گیربکس
عملکرد موتور گیربکس بر پایه انتقال توان از موتور به گیربکس و تبدیل آن به سرعت و گشتاور مناسب است. فرآیند بهصورت کلی به این شکل انجام میشود:
الکتروموتور شروع به چرخش میکند
حرکت دورانی به شافت ورودی گیربکس منتقل میشود
چرخدندههای داخلی بر اساس نسبت تبدیل طراحیشده، سرعت را کاهش میدهند
در نتیجه کاهش سرعت، گشتاور خروجی افزایش پیدا میکند
شافت خروجی، نیرو را به دستگاه مصرفکننده منتقل میکند
برای مثال، اگر یک موتور با سرعت 1400 دور در دقیقه به یک گیربکس با نسبت تبدیل 1:20 متصل شود، سرعت خروجی به حدود 70 دور در دقیقه کاهش مییابد و در مقابل، گشتاور خروجی به شکل محسوسی افزایش پیدا میکند.
انواع موتور گیربکسهای تایلی
موتور گیربکسهای تایلی را میتوان بر اساس نوع طراحی و ساختار داخلی به چند دسته مهم تقسیم کرد.
1. موتور گیربکس هلیکال
در این نوع از چرخدندههای مارپیچ استفاده میشود. درگیری نرمتر دندهها باعث میشود این مدل عملکردی کمصدا، روان و با راندمان بالا داشته باشد.
ویژگیها:
راندمان بالا
صدای کم
استهلاک کمتر
مناسب برای کار مداوم
انتقال نرم قدرت
کاربردها:
نوار نقالهها
دستگاههای بستهبندی
خطوط تولید
تجهیزات صنایع غذایی
ماشینآلات عمومی صنعتی
2. موتور گیربکس شافت مستقیم
در این مدل، محور موتور و محور خروجی در یک راستا قرار دارند. این ساختار باعث میشود طراحی کلی مجموعه ساده، فشرده و مناسب برای بسیاری از کاربردهای عمومی باشد.
ویژگیها:
طراحی جمعوجور
نصب آسان
مناسب برای انتقال مستقیم نیرو
اشغال فضای کمتر
3. موتور گیربکس بول هلیکال
این نوع برای کاربردهایی مناسب است که نیاز به تغییر جهت انتقال قدرت وجود دارد. معمولا خروجی در زاویه 90 درجه قرار میگیرد.
ویژگیها:
مناسب برای تغییر جهت حرکت
توانایی انتقال گشتاور بالا
مناسب برای بارهای صنعتی
راندمان مناسب در کارکردهای متنوع
کاربردها:
تجهیزات انتقال مواد
بالابرها
ماشینآلاتی با محدودیت نصب
کاربردهای نیازمند خروجی زاویهدار
4. موتور گیربکس آویز یا شافت موازی
در این مدل، شافتها بهصورت موازی قرار گرفتهاند. این نوع موتور گیربکس در کاربردهای انتقال مواد و سیستمهای کانوایری بسیار رایج است.
ویژگیها:
طراحی فشرده
مناسب برای نصب در فضاهای خاص
گشتاور مناسب
کاربرد گسترده در خطوط حمل مواد
5. موتور گیربکس حلزونی
در این نوع از مکانیزم ماردون و چرخدنده حلزونی استفاده میشود. این مدل برای فضاهای محدود و کاربردهایی با نیاز به دور پایین مناسب است.
ویژگیها:
ابعاد مناسب
عملکرد نرم
مناسب برای نسبت تبدیلهای بالا
مناسب برای بعضی کاربردهای خاص با نیاز به خودقفلشوندگی
نکته مهم این است که راندمان گیربکسهای حلزونی معمولا از مدلهای هلیکال پایینتر است، بنابراین باید با توجه به نوع کاربرد انتخاب شوند.
ویژگیهای فنی موتور گیربکسهای تایلی
موتور گیربکسهای صنعتی زمانی عملکرد مطلوبی دارند که از نظر فنی با شرایط کاری هماهنگ باشند. برخی ویژگیهای فنی مهم در این تجهیزات عبارتاند از:
تنوع در نسبت تبدیل
قابلیت ارائه سرعتهای مختلف در خروجی
امکان تولید گشتاور مناسب برای بارهای متفاوت
طراحی مناسب برای کارکرد پیوسته
سازگاری با شرایط نصب مختلف
قابلیت استفاده در سیستمهای کنترل دور
عملکرد پایدار در شرایط صنعتی
امکان استفاده در محیطهای کاری گوناگون
مزایای موتور گیربکسهای تایلی
استفاده از این نوع موتور گیربکسها در صنعت مزایای متعددی دارد:
ترکیب موتور و گیربکس در یک مجموعه یکپارچه
کاهش سرعت و افزایش گشتاور بهصورت موثر
صرفهجویی در فضای نصب
سهولت در راهاندازی
پایداری عملکرد در کار طولانیمدت
تنوع در انتخاب مدل و کاربرد
کاهش استهلاک در صورت انتخاب صحیح
مناسب برای طیف وسیعی از ماشینآلات
محدودیتها و نکات قابل توجه
در کنار مزایا، لازم است برخی نکات فنی نیز در نظر گرفته شود:
انتخاب اشتباه نسبت تبدیل میتواند عملکرد دستگاه را مختل کند
نصب غیرصحیح باعث لرزش و استهلاک زودرس میشود
روانکاری نامناسب موجب افزایش دما و خرابی داخلی خواهد شد
در بعضی مدلها، کاربرد نادرست میتواند راندمان را کاهش دهد
در بارهای ضربهای، باید ضریب سرویس مناسب لحاظ شود
کاربردهای موتور گیربکسهای تایلی
این تجهیزات در صنایع بسیار متنوعی مورد استفاده قرار میگیرند و به دلیل قابلیت انطباق با شرایط مختلف، حضور گستردهای در ماشینآلات صنعتی دارند.
مهمترین کاربردها عبارتاند از:
صنایع غذایی و نوشیدنی
صنایع بستهبندی
صنایع دارویی
خطوط مونتاژ
نوار نقالهها
سیستمهای انتقال مواد
میکسرها و همزنهای صنعتی
ماشینآلات کشاورزی
تجهیزات انبارداری
صنایع چوب
صنایع فولاد و فلزات
صنایع معدنی
صنایع سیمان
تجهیزات بالابر و جابهجایی
نقش موتور گیربکس در سیستمهای اتوماسیون
در سیستمهای صنعتی مدرن، موتور گیربکس تنها یک تجهیز مکانیکی نیست، بلکه بخش مهمی از زنجیره کنترل و اتوماسیون محسوب میشود. زمانی که موتور گیربکس همراه با اینورتر، سنسور، ترمز یا تجهیزات کنترل حرکت استفاده شود، مزایای مهمی ایجاد میکند:
کنترل دقیقتر سرعت
راهاندازی نرمتر
توقف کنترلشده
کاهش شوکهای مکانیکی
افزایش دقت فرآیند
هماهنگی بهتر با PLC و سیستمهای کنترلی
به همین دلیل، موتور گیربکسها در بسیاری از خطوط تولید خودکار و نیمهخودکار نقش کلیدی دارند.
پارامترهای مهم در انتخاب موتور گیربکسهای تایلی
انتخاب موتور گیربکس باید کاملا فنی و بر اساس نیاز واقعی سیستم انجام شود. مهمترین پارامترها در این انتخاب عبارتاند از:
توان موتور
سرعت ورودی
سرعت خروجی مورد نیاز
گشتاور خروجی
نسبت تبدیل
نوع بار
شرایط کاری پیوسته یا متناوب
نحوه نصب
جهت خروجی
شرایط محیطی مانند دما، رطوبت و گردوغبار
ضریب سرویس
نیاز به ترمز یا کنترل دور
اگر انتخاب موتور گیربکس فقط بر اساس توان یا ابعاد انجام شود و گشتاور، نوع بار و شرایط بهرهبرداری در نظر گرفته نشود، احتمال بروز اختلال در عملکرد بسیار بالا خواهد بود.
اهمیت گشتاور و نسبت تبدیل
دو مفهوم کلیدی در انتخاب هر موتور گیربکس، گشتاور و نسبت تبدیل هستند.
گشتاور
گشتاور نشاندهنده میزان نیروی چرخشی خروجی است. هرچه بار سنگینتر باشد یا دستگاه برای راهاندازی به نیروی بیشتری نیاز داشته باشد، گشتاور مورد نیاز نیز بیشتر خواهد بود.
نسبت تبدیل
نسبت تبدیل مشخص میکند که سرعت موتور تا چه اندازه کاهش پیدا کند و در نتیجه گشتاور خروجی چه مقدار افزایش یابد.
بهصورت کلی:
نسبت تبدیل بیشتر، سرعت کمتر و گشتاور بیشتر ایجاد میکند
نسبت تبدیل کمتر، سرعت بیشتر و گشتاور کمتر فراهم میکند
بنابراین انتخاب درست این دو پارامتر تاثیر مستقیمی بر عملکرد صحیح دستگاه دارد.
اهمیت راندمان در موتور گیربکس
راندمان یکی از شاخصهای مهم در عملکرد موتور گیربکس است. هرچه راندمان بالاتر باشد، اتلاف انرژی کمتر خواهد بود و بخش بیشتری از توان ورودی به توان مفید در خروجی تبدیل میشود.
راندمان مناسب باعث میشود:
حرارت کمتری تولید شود
عملکرد پایدارتر باشد
استهلاک کاهش پیدا کند
دوام مجموعه بیشتر شود
کارکرد در شرایط پیوسته مطمئنتر باشد
به همین دلیل، نوع گیربکس و کیفیت طراحی داخلی آن نقش مهمی در بازده کلی سیستم دارد.
نصب صحیح موتور گیربکسهای تایلی
نصب اصولی یکی از عوامل بسیار مهم در حفظ سلامت موتور گیربکس است. حتی یک تجهیز با کیفیت بالا در صورت نصب نادرست، ممکن است با مشکلاتی مانند صدا، لرزش، داغ شدن یا فرسودگی زودهنگام روبهرو شود.
نکات مهم در نصب عبارتاند از:
رعایت هممحوری دقیق
استفاده از پایه یا فلنج مناسب
کنترل وضعیت قرارگیری شافتها
جلوگیری از اعمال بار شعاعی و محوری بیش از حد
بررسی جهت چرخش
سفت کردن صحیح پیچها
انتخاب روانکار مناسب
توجه به تهویه و دمای محیط
رعایت شرایط نصب توصیهشده
نگهداری موتور گیربکسهای تایلی
برای افزایش طول عمر و حفظ عملکرد بهینه، نگهداری منظم ضروری است. نگهداری پیشگیرانه از خرابیهای ناگهانی جلوگیری میکند و پایداری سیستم را افزایش میدهد.
اقدامات مهم نگهداری شامل موارد زیر است:
بررسی سطح و کیفیت روغن
کنترل نشتی
گوش دادن به صداهای غیرعادی
بررسی میزان لرزش
کنترل دمای بدنه
بازبینی وضعیت یاتاقانها و بلبرینگها
تمیز نگه داشتن بدنه و مسیرهای تهویه
بررسی سلامت اتصالات مکانیکی و الکتریکی
انجام سرویسهای دورهای بر اساس شرایط کاری
عیبیابی رایج در موتور گیربکسها
در زمان بهرهبرداری ممکن است برخی مشکلات در موتور گیربکس مشاهده شود. شناخت سریع این علائم به جلوگیری از آسیب جدی کمک میکند.
1. داغ شدن بیش از حد
دلایل احتمالی:
اضافهبار
روانکاری نامناسب
تهویه ضعیف
کارکرد در شرایط نامناسب محیطی
2. صدای غیرعادی
دلایل احتمالی:
خرابی بلبرینگ
فرسایش دندهها
نصب نامناسب
کمبود روانکار
3. لرزش زیاد
دلایل احتمالی:
عدم هممحوری
شل بودن اتصالات
خرابی قطعات دوار
بارگذاری نامناسب
4. نشتی روغن
دلایل احتمالی:
خرابی آببندها
افزایش فشار داخلی
استفاده از روغن نامناسب
نصب نادرست
5. کاهش توان یا گشتاور خروجی
دلایل احتمالی:
انتخاب نامناسب نسبت تبدیل
فرسودگی اجزای داخلی
اشکال در موتور
بارگذاری بیش از ظرفیت
تفاوت موتور گیربکس با گیربکس ساده
گاهی میان گیربکس و موتور گیربکس تفاوت کافی در نظر گرفته نمیشود، در حالی که این دو یکسان نیستند.
گیربکس ساده فقط بخش مکانیکی کاهش دور و افزایش گشتاور است
موتور گیربکس، ترکیب کامل موتور و گیربکس در یک مجموعه واحد است
در نتیجه، موتور گیربکس برای بسیاری از کاربردها گزینهای آمادهتر، هماهنگتر و مناسبتر برای نصب مستقیم در سیستم محسوب میشود.
نکات مهم پیش از انتخاب و استفاده
پیش از انتخاب موتور گیربکسهای تایلی، بهتر است چند نکته کلیدی بررسی شود:
بار واقعی سیستم بهدقت مشخص شود
دور خروجی مورد نیاز بهدرستی محاسبه شود
نوع کارکرد، مداوم یا متناوب بودن دستگاه مشخص باشد
شرایط محیطی مانند گردوغبار، رطوبت و دما در نظر گرفته شود
نوع نصب و محدودیت فضای موجود بررسی شود
در صورت نیاز، امکان استفاده از اینورتر یا تجهیزات کنترلی سنجیده شود
این موارد کمک میکنند تا موتور گیربکس انتخابشده از نظر فنی با نیاز پروژه هماهنگ باشد.
جمعبندی
موتور گیربکسهای تایلی از تجهیزات کلیدی در انتقال قدرت صنعتی هستند و نقش مهمی در تنظیم سرعت، افزایش گشتاور و بهبود عملکرد ماشینآلات دارند. این تجهیزات با ترکیب الکتروموتور و گیربکس در یک مجموعه واحد، راهکاری مناسب برای کاربردهای متنوع صنعتی فراهم میکنند.
شناخت درست ساختار، انواع، ویژگیها و کاربردهای این موتور گیربکسها، به انتخاب آگاهانهتر و بهرهبرداری بهتر کمک میکند. همچنین رعایت اصول نصب، نگهداری منظم و انتخاب صحیح بر اساس شرایط واقعی کار، تاثیر مستقیمی بر عملکرد پایدار و طول عمر این تجهیزات دارد.

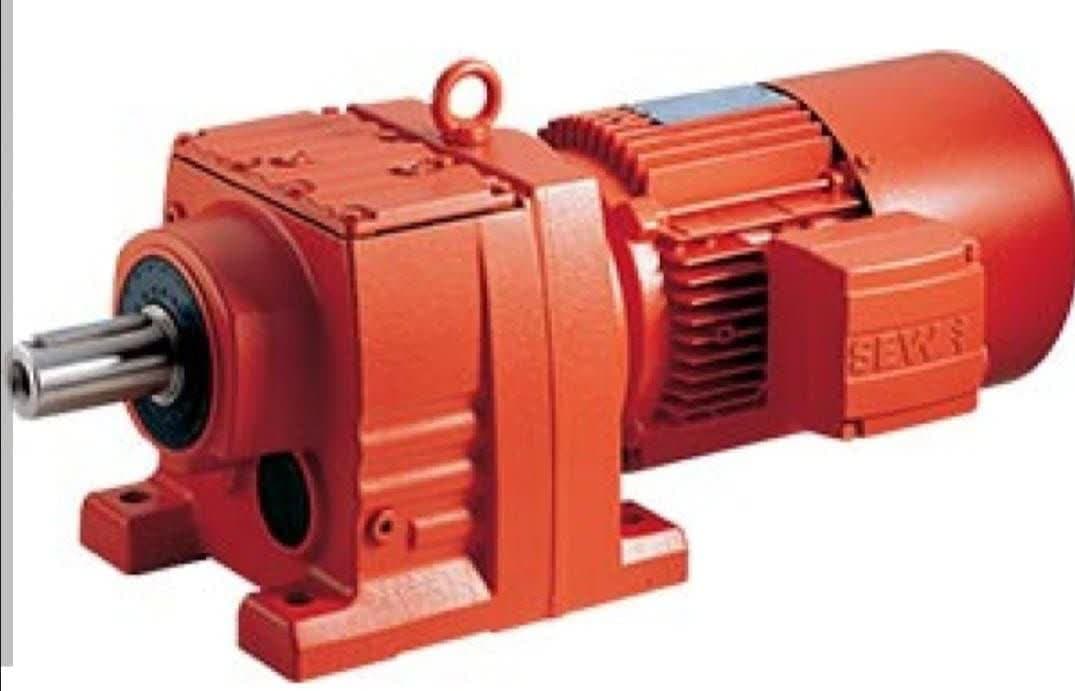

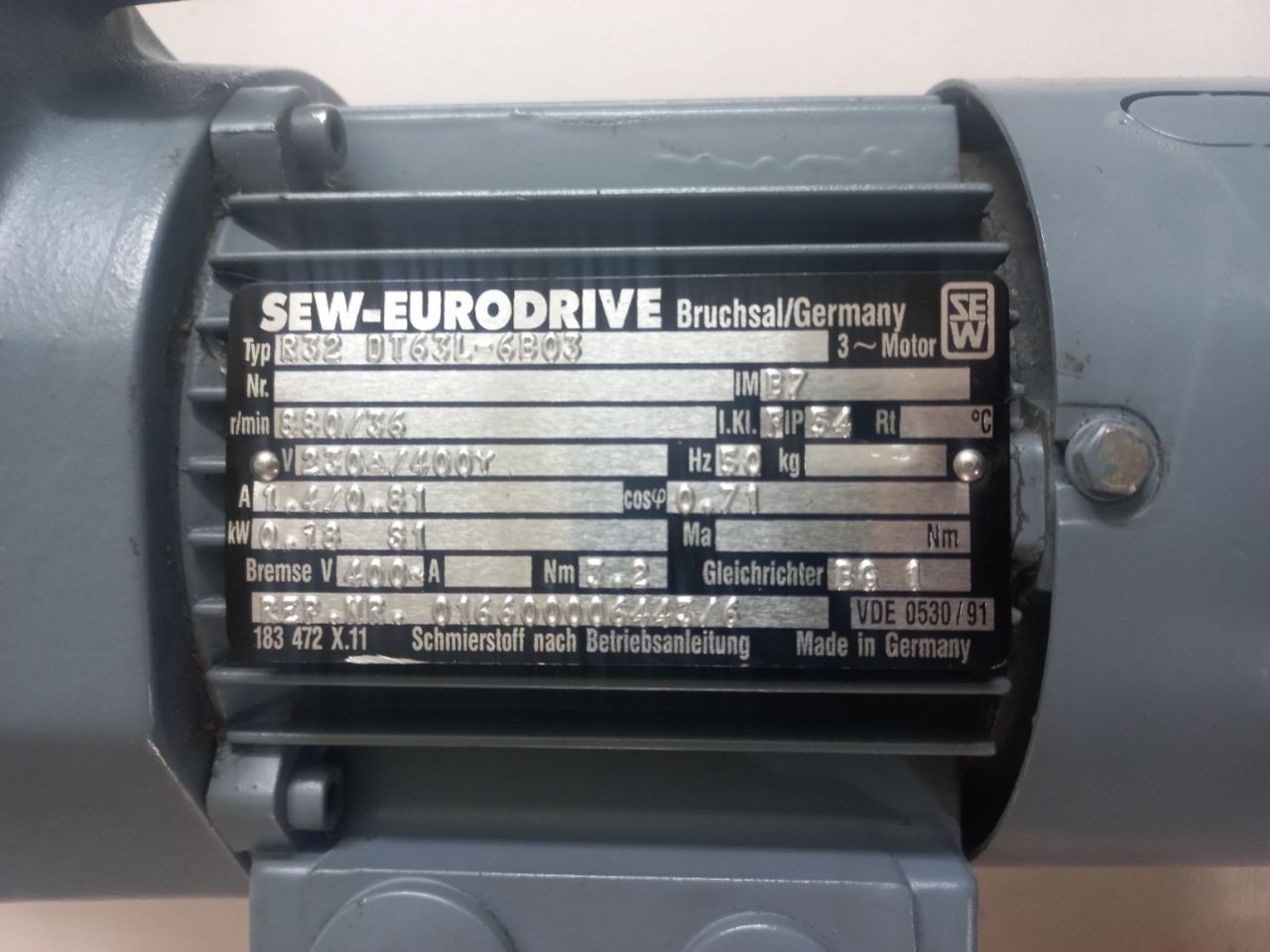

موتور گیربکس SEW
موتور گیربکس SEW یکی از شناختهشدهترین و پرکاربردترین تجهیزات انتقال قدرت در صنایع مختلف جهان است. این محصول ساخت شرکت آلمانی SEW-EURODRIVE بوده و به دلیل کیفیت ساخت بالا، تنوع مدل، طول عمر زیاد و هماهنگی عالی با سیستمهای اتوماسیون صنعتی، جایگاه بسیار مهمی در کارخانهها و خطوط تولید دارد. در این مقاله، بهصورت جامع با موتور گیربکس SEW، انواع آن، کاربردها، مزایا، نحوه انتخاب و نکات نگهداری آن آشنا میشویم.
معرفی شرکت SEW-EURODRIVE
شرکت SEW-EURODRIVE یکی از بزرگترین تولیدکنندگان تجهیزات انتقال قدرت و اتوماسیون صنعتی در جهان است. این شرکت آلمانی سالهاست در زمینه طراحی و تولید گیربکس صنعتی، الکتروموتور، اینورتر، سروو سیستم، درایو و راهکارهای کامل کنترل حرکت فعالیت میکند. محصولات SEW در بسیاری از صنایع سنگین و سبک بهکار گرفته میشوند و به دلیل استانداردهای مهندسی بالا، مورد اعتماد مهندسان و مدیران فنی هستند.
برند SEW فقط یک تولیدکننده موتور گیربکس نیست، بلکه ارائهدهنده راهکارهای کامل Drive Technology است. به همین دلیل، محصولات این شرکت معمولا از نظر هماهنگی بین موتور، گیربکس و سیستم کنترل، عملکرد بسیار مطلوبی دارند.
موتور گیربکس چیست؟
موتور گیربکس ترکیبی از یک الکتروموتور و یک گیربکس است. موتور الکتریکی انرژی برق را به حرکت دورانی تبدیل میکند و گیربکس این حرکت را با توجه به نسبت تبدیل، به سرعت و گشتاور مناسب برای کاربرد صنعتی میرساند.
به بیان ساده:
موتور سرعت تولید میکند
گیربکس سرعت را کاهش میدهد
در مقابل، گشتاور خروجی افزایش پیدا میکند
این ویژگی در ماشینآلات صنعتی بسیار مهم است، زیرا اغلب تجهیزات به سرعت کم و قدرت بالا نیاز دارند، نه صرفا دور زیاد.
موتور گیربکس SEW چگونه کار میکند؟
در موتور گیربکس SEW، نیروی مکانیکی ابتدا توسط الکتروموتور تولید میشود. سپس این نیرو وارد مجموعه چرخدندههای داخل گیربکس شده و با توجه به نوع طراحی و نسبت تبدیل، سرعت خروجی کاهش و گشتاور افزایش مییابد. در نهایت شافت خروجی، توان را به دستگاه یا ماشینآلات منتقل میکند.
برای مثال، اگر یک موتور 1500 دور در دقیقه داشته باشیم و نسبت تبدیل گیربکس 1:30 باشد، سرعت خروجی به حدود 50 دور در دقیقه کاهش پیدا میکند، اما در عوض گشتاور بهطور قابل توجهی افزایش مییابد. این دقیقا همان چیزی است که در نوار نقالهها، میکسرها، بالابرها و خطوط تولید لازم است.
اجزای اصلی موتور گیربکس SEW
موتور گیربکس SEW معمولا از بخشهای زیر تشکیل میشود:
الکتروموتور
گیربکس
شافت خروجی
پوسته یا هوزینگ
چرخدندهها
بلبرینگ و یاتاقانها
سیستم آببندی
روغن یا روانکار
فلنج یا پایه نصب
در برخی مدلها ترمز، انکودر یا سیستم فیدبک
کیفیت هر یک از این اجزا نقش مستقیمی در راندمان، دوام، صدای کارکرد و قابلیت اطمینان مجموعه دارد.
انواع موتور گیربکس SEW
شرکت SEW موتور گیربکسهای متنوعی برای کاربردهای مختلف تولید میکند. هر نوع از این محصولات برای شرایط خاصی طراحی شده است.
1. موتور گیربکس هلیکال SEW
این مدل یکی از رایجترین انواع موتور گیربکس SEW است. در آن از چرخدندههای مارپیچ استفاده میشود که درگیری نرمتری نسبت به دندههای ساده دارند.
ویژگیها:
راندمان بالا
صدای کم
عملکرد یکنواخت
مناسب برای کار دائم
استهلاک کمتر
کاربردها:
خطوط انتقال
نوار نقاله
بستهبندی
صنایع غذایی
ماشینآلات عمومی صنعتی

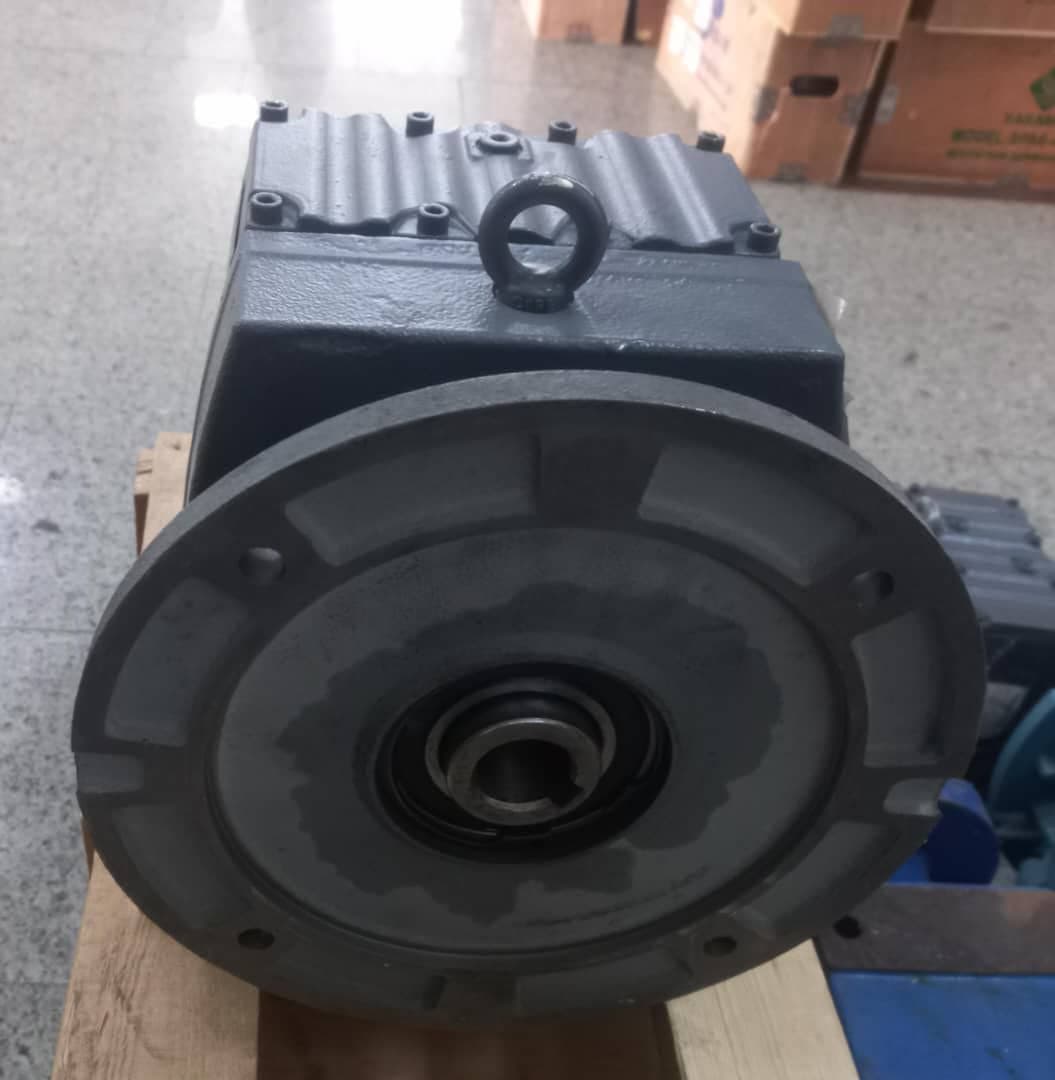

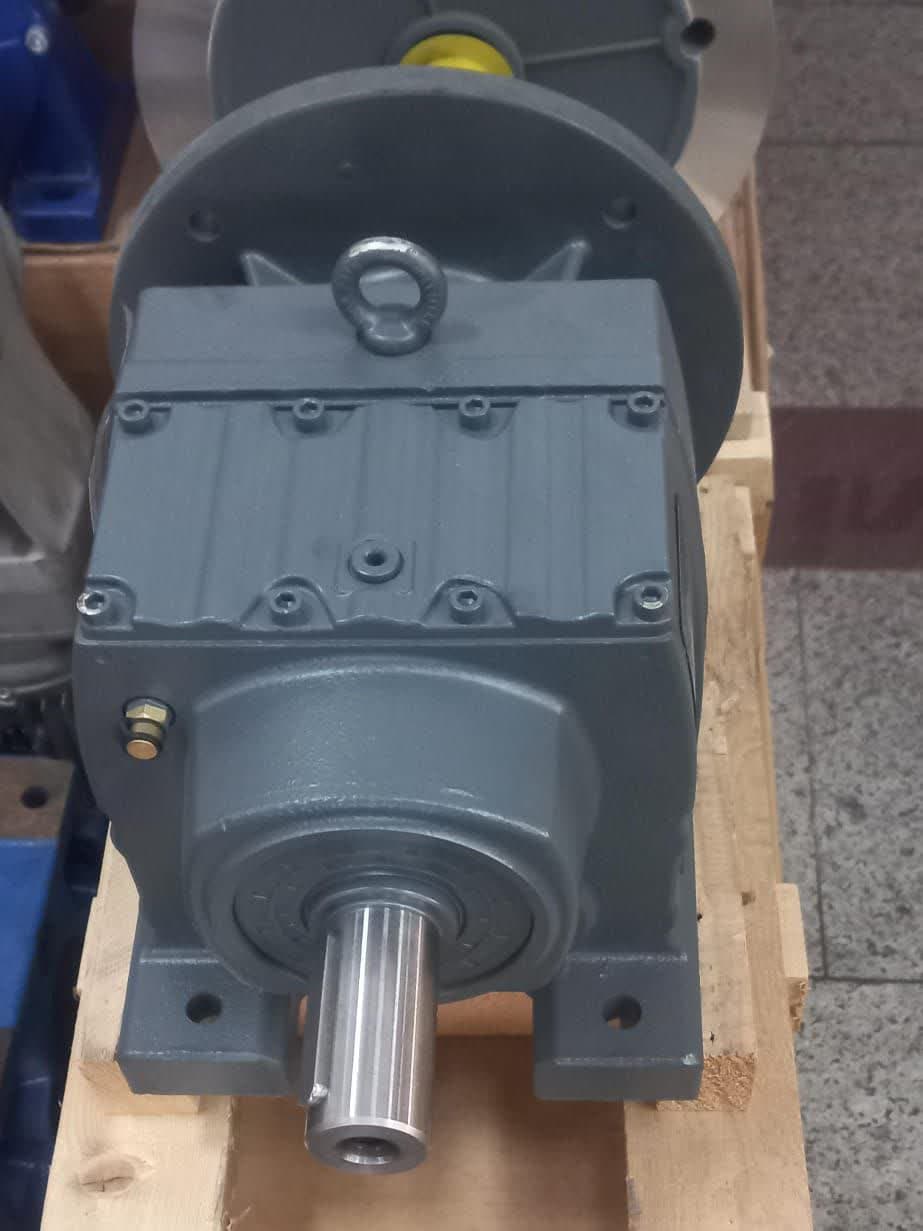

2. موتور گیربکس شافت مستقیم یا هممحور
در این مدل، شافت موتور و شافت خروجی در یک راستا قرار دارند. این ساختار برای بسیاری از کاربردها، طراحی ساده و جمعوجوری فراهم میکند.
مزایا:
اشغال فضای کمتر
نصب آسان
انتقال توان مناسب
راندمان مطلوب

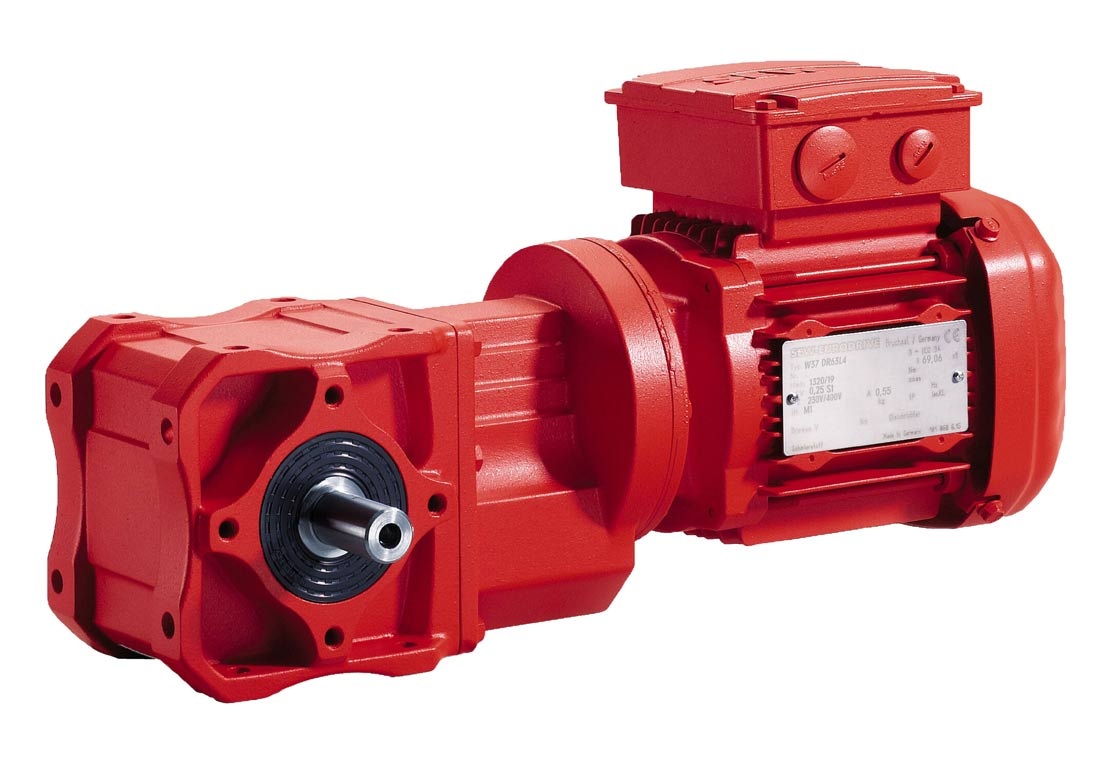

3. موتور گیربکس بول هلیکال SEW
در این نوع، از ترکیب چرخدنده هلیکال و مخروطی استفاده میشود. این طراحی امکان تغییر زاویه انتقال قدرت، معمولا 90 درجه، را فراهم میکند.
ویژگیها:
مناسب برای تغییر جهت شافت
گشتاور بالا
راندمان خوب
مناسب برای بارهای نیمهسنگین و سنگین
کاربردها:
خطوط انتقال مواد
صنایع فولاد
تجهیزات حمل بار
ماشینآلات سنگین
4. موتور گیربکس آویز یا شافت موازی SEW
این نوع از موتور گیربکسهای SEW برای کاربردهایی مثل کانوایرها بسیار محبوب است. در این ساختار، شافتها بهصورت موازی قرار میگیرند.
ویژگیها:
گشتاور مناسب
طراحی فشرده
قابلیت نصب متنوع
مناسب برای سیستمهای انتقال مواد
کاربردها:
نوار نقاله
صنایع سیمان
انبارهای صنعتی
تجهیزات جابهجایی مواد
5. موتور گیربکس حلزونی SEW
در این مدل از مکانیزم دنده حلزونی استفاده میشود. این نوع معمولا برای نسبت تبدیل بالا و فضاهای محدود کاربرد دارد.
ویژگیها:
ابعاد جمعوجور
حرکت نرم
مناسب برای دورهای پایین
در برخی موارد خاصیت خودقفلشوندگی
نکته:
راندمان گیربکسهای حلزونی معمولا از گیربکسهای هلیکال کمتر است، بنابراین برای انتخاب آن باید شرایط کاری بهدقت بررسی شود.
6. سروو گیربکسها و راهکارهای دقیق SEW
SEW در زمینه سیستمهای دقیق حرکتی نیز بسیار قوی عمل میکند. در کاربردهایی که دقت موقعیت، کنترل سرعت و پاسخ دینامیکی اهمیت زیادی دارند، از سروو موتور گیربکسهای SEW استفاده میشود.
کاربردها:
رباتیک
خطوط اتوماتیک
ماشینآلات CNC
بستهبندی دقیق
سیستمهای مونتاژ هوشمند
ویژگیهای فنی موتور گیربکس SEW
موتور گیربکسهای SEW به دلیل طراحی صنعتی دقیق، دارای ویژگیهای فنی برجستهای هستند:
کیفیت ساخت بسیار بالا
راندمان مناسب
تنوع توان و گشتاور
تنوع در نسبت تبدیل
صدای کم
لرزش پایین
قابلیت کار در شرایط سنگین
امکان نصب در وضعیتهای مختلف
قابلیت اتصال به اینورتر و سیستم کنترل دور
امکان تجهیز به ترمز، انکودر و سنسورهای مختلف
طول عمر بالا
دسترسی مناسب به راهکارهای مهندسی و سفارشیسازی
مزایای موتور گیربکس SEW
محبوبیت موتور گیربکس SEW بیدلیل نیست. این محصولات مزایای متعددی دارند که باعث شده در پروژههای صنعتی بزرگ و حساس مورد استفاده قرار بگیرند.
مهمترین مزایا:
قابلیت اطمینان بالا
عمر کاری طولانی
دقت ساخت و مونتاژ عالی
کاهش خرابی و توقف خط تولید
سازگاری خوب با اتوماسیون صنعتی
عملکرد نرم و کمصدا
راندمان مطلوب در کاربردهای مداوم
تنوع بسیار زیاد مدلها
مناسب برای کاربردهای سبک تا سنگین
خدمات فنی و اطلاعات مهندسی گسترده
معایب یا محدودیتهای احتمالی
در کنار مزایای فراوان، برخی محدودیتها نیز در استفاده از موتور گیربکس SEW وجود دارد:
قیمت بالاتر نسبت به برندهای اقتصادی
لزوم انتخاب دقیق برای جلوگیری از افزایش هزینه
در برخی بازارها هزینه بالاتر قطعات یدکی
نیاز به نصب و راهاندازی اصولی برای دستیابی به عملکرد واقعی
در مدلهای پیشرفته، حساسیت بیشتر به تنظیمات نادرست
البته این موارد بیشتر به سطح بالای مهندسی و کیفیت محصول مربوط است و معمولا در پروژههای حرفهای، هزینه اولیه بالاتر با دوام بیشتر و خرابی کمتر جبران میشود.
کاربردهای موتور گیربکس SEW
موتور گیربکسهای SEW در طیف وسیعی از صنایع استفاده میشوند، از جمله:
صنایع غذایی و نوشیدنی
صنایع بستهبندی
صنایع دارویی
صنایع فولاد و فلزات
صنایع سیمان
صنایع خودروسازی
صنایع کاغذ و چاپ
انبارهای مکانیزه
خطوط مونتاژ
جرثقیل و بالابر
سیستمهای انتقال مواد
میکسرها و همزنها
صنایع چوب
صنایع پتروشیمی
تجهیزات لجستیک و حملونقل داخلی
نقش موتور گیربکس SEW در اتوماسیون صنعتی
یکی از نقاط قوت اصلی SEW، تلفیق مکانیک و الکترونیک در یک راهکار منسجم است. این شرکت علاوه بر گیربکس و موتور، درایو، کنترلر و تجهیزات اتوماسیون نیز تولید میکند. به همین دلیل موتور گیربکسهای SEW بهخوبی با سیستمهای زیر هماهنگ میشوند:
اینورتر
PLC
سروو درایو
سیستم Motion Control
شبکههای صنعتی
این هماهنگی باعث میشود:
کنترل سرعت دقیقتر انجام شود
مصرف انرژی بهینه شود
فرآیندها قابل برنامهریزیتر باشند
توقف و راهاندازی نرمتری ایجاد شود
دقت عملکرد ماشینآلات افزایش پیدا کند
پارامترهای مهم در انتخاب موتور گیربکس SEW
برای انتخاب صحیح موتور گیربکس SEW، باید چند عامل اصلی را بررسی کرد:
توان مورد نیاز
گشتاور خروجی
سرعت خروجی
نسبت تبدیل
نوع بار
مدت زمان کارکرد
شرایط محیطی
نوع نصب
جهت شافت خروجی
نیاز به ترمز یا انکودر
کلاس حفاظتی
ضریب سرویس
نوع کنترل دور
اگر انتخاب موتور گیربکس فقط بر اساس توان یا ظاهر انجام شود، احتمال دارد تجهیز انتخابی یا ضعیفتر از نیاز واقعی باشد یا بیش از حد بزرگ انتخاب شود. هر دو حالت باعث ایجاد مشکل در هزینه، راندمان و دوام خواهند شد.
اهمیت گشتاور و نسبت تبدیل
در موتور گیربکس SEW، دو شاخص بسیار مهم گشتاور و نسبت تبدیل هستند.
گشتاور مشخص میکند خروجی چقدر توان چرخشی برای حرکت بار دارد
نسبت تبدیل مشخص میکند سرعت چقدر کاهش و گشتاور چقدر افزایش پیدا کند
بهطور کلی:
نسبت تبدیل بالاتر = سرعت کمتر + گشتاور بیشتر
نسبت تبدیل پایینتر = سرعت بیشتر + گشتاور کمتر
انتخاب درست این دو پارامتر نقش کلیدی در عملکرد مناسب دستگاه دارد.
نکات مهم در نصب موتور گیربکس SEW
حتی بهترین موتور گیربکس دنیا نیز در صورت نصب نامناسب، دچار افت عملکرد و خرابی زودرس میشود. در نصب موتور گیربکس SEW باید به موارد زیر توجه کرد:
رعایت هممحوری دقیق
استفاده از پایه یا فلنج مناسب
کنترل جهت چرخش
استفاده از روانکار توصیهشده
سفت کردن صحیح پیچها
رعایت تهویه مناسب
جلوگیری از بار شعاعی و محوری بیش از حد
بررسی دمای محیط
توجه به وضعیت نصب اعلامشده توسط سازنده
نصب اصولی نهتنها عمر تجهیز را افزایش میدهد، بلکه از بروز لرزش، صدا و نشتی نیز جلوگیری میکند.
نگهداری و سرویس موتور گیربکس SEW
نگهداری پیشگیرانه در افزایش عمر این تجهیزات بسیار موثر است. مهمترین اقدامات نگهداری شامل موارد زیر است:
بررسی سطح و کیفیت روغن
کنترل نشتی
بازبینی دمای کاری
توجه به صدا و لرزش غیرعادی
بررسی سلامت یاتاقانها
تمیزکاری بدنه و مجاری تهویه
کنترل اتصالات الکتریکی موتور
تست ترمز در مدلهای ترمزدار
بررسی انکودر یا سنسور در مدلهای مجهز
اگر این بازدیدها بهصورت منظم انجام شوند، احتمال خرابی ناگهانی و توقف خط تولید بهشدت کاهش پیدا میکند.
عیبیابی رایج موتور گیربکس SEW
برخی از مشکلات رایج در این تجهیزات و علل احتمالی آنها عبارتاند از:
داغ شدن بیش از حد: بار زیاد، تهویه نامناسب، روانکاری نامناسب
صدای غیرعادی: خرابی بلبرینگ، آسیب دندهها، کمبود روغن
لرزش زیاد: ناهممحوری، خرابی یاتاقان، نصب نادرست
نشتی روغن: خرابی کاسهنمد، فشار داخلی، فرسودگی آببند
کاهش گشتاور: انتخاب اشتباه، افت ولتاژ، استهلاک داخلی
توقف ناگهانی: اشکال در درایو، ترمز، برق ورودی یا اضافهبار
در صورت مشاهده این مشکلات، عیبیابی باید توسط فرد متخصص انجام شود تا از آسیب بیشتر جلوگیری شود.
راندمان انرژی در موتور گیربکس SEW
امروزه هزینه انرژی در بسیاری از صنایع اهمیت زیادی دارد. موتور گیربکسهای SEW بهدلیل طراحی بهینه، در بسیاری از کاربردها راندمان مطلوبی ارائه میدهند. استفاده از موتورهای استاندارد با راندمان بالا و ترکیب آنها با اینورتر میتواند مصرف برق را کاهش دهد و عملکرد سیستم را بهینهتر کند.
این موضوع بهویژه در خطوط تولیدی که ساعات کاری طولانی دارند، از نظر اقتصادی بسیار مهم است.
مقایسه موتور گیربکس SEW با برندهای دیگر
در بازار جهانی، برندهای معتبری مانند NORD، LENZE، Bonfiglioli، Siemens و Rossi نیز وجود دارند. با این حال، SEW در چند زمینه معمولا برجستهتر دیده میشود:
سابقه بسیار قوی در صنعت
تنوع بالای محصولات
کیفیت ساخت ممتاز
راهکارهای کامل اتوماسیون
قابلیت سفارشیسازی مناسب
عملکرد قابل اعتماد در کاربردهای سنگین
در مقابل، ممکن است:
قیمت اولیه بالاتری داشته باشد
برای پروژههای سبک، همیشه اقتصادیترین انتخاب نباشد
در نتیجه، SEW بیشتر برای پروژههایی مناسب است که کیفیت، دوام، دقت و کاهش توقفات تولید، اولویت بالاتری از قیمت اولیه دارند.
چرا موتور گیربکس SEW محبوب است؟
دلایل اصلی محبوبیت SEW عبارتاند از:
برند معتبر جهانی
کیفیت ساخت آلمانی
طول عمر بالا
تنوع بسیار زیاد در مدل و توان
قابلیت استفاده در صنایع مختلف
هماهنگی خوب با تجهیزات کنترلی
خدمات مهندسی قوی
عملکرد پایدار در شرایط صنعتی
جمعبندی
موتور گیربکس SEW یکی از بهترین گزینهها برای انتقال قدرت در کاربردهای صنعتی است. این محصول با ترکیب الکتروموتور و گیربکس، امکان دستیابی به سرعت و گشتاور مناسب را برای ماشینآلات مختلف فراهم میکند. کیفیت ساخت بالا، راندمان مناسب، صدای کم، عمر طولانی و سازگاری با سیستمهای اتوماسیون از مهمترین ویژگیهای آن هستند.
اگر در یک پروژه صنعتی، قابلیت اطمینان، دوام، راندمان و کاهش توقفات خط تولید برای شما اهمیت دارد، موتور گیربکس SEW میتواند انتخابی بسیار مناسب باشد. البته انتخاب نهایی باید با در نظر گرفتن مشخصات فنی، نوع بار، شرایط محیطی و نیاز واقعی سیستم انجام شود.

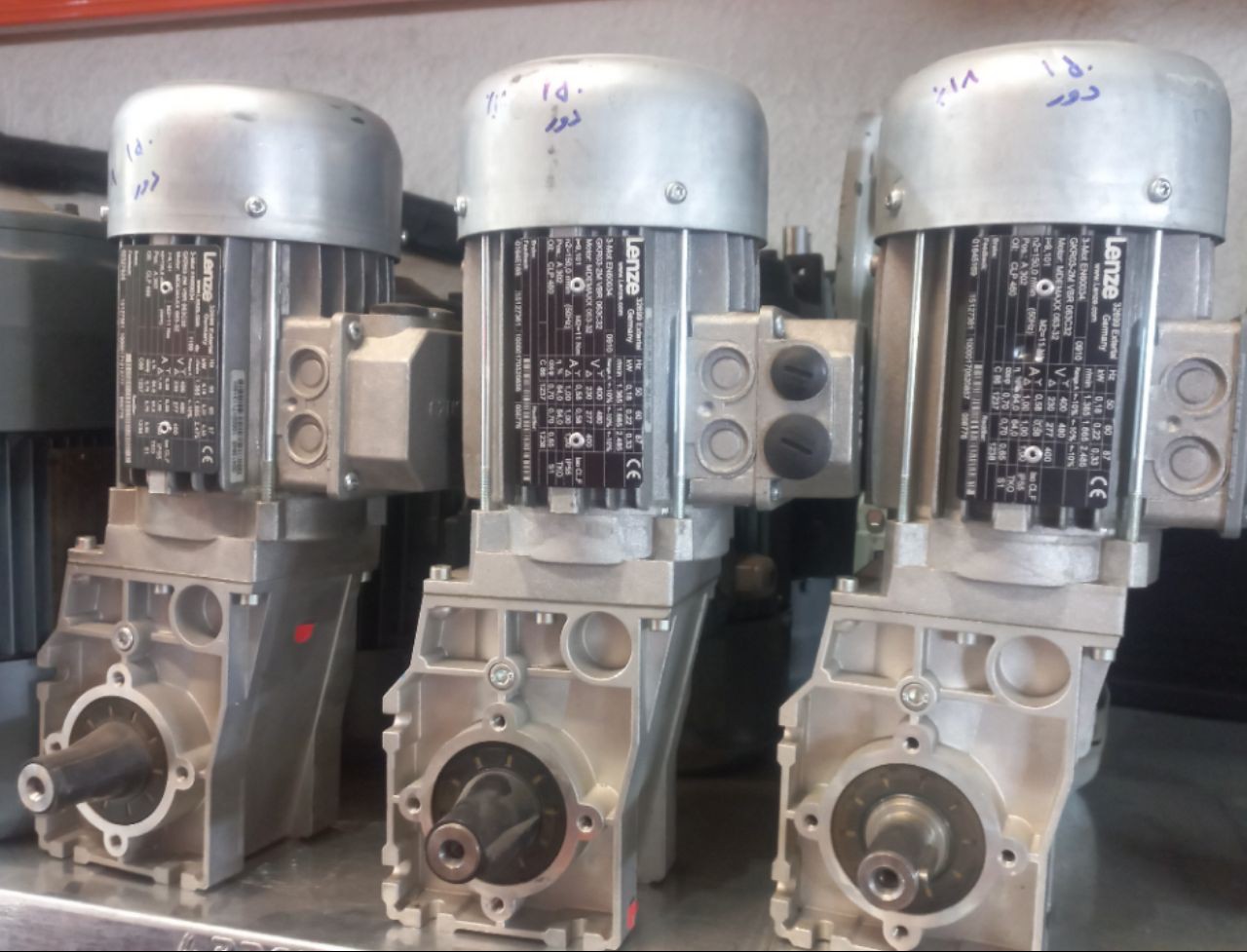

موتور گیربکس لنز (LENZE)
موتور گیربکس لنز (LENZE) یکی از شناختهشدهترین تجهیزات انتقال قدرت و اتوماسیون صنعتی در بازار جهانی است. برند LENZE آلمان به دلیل کیفیت ساخت بالا، راندمان مناسب، تنوع مدلها و سازگاری با سیستمهای کنترلی مدرن، در صنایع مختلف جایگاه ویژهای دارد. اگر بخواهیم یک تعریف ساده ارائه دهیم، موتور گیربکس لنز مجموعهای است که از یک الکتروموتور و یک گیربکس تشکیل شده و وظیفه آن تبدیل توان الکتریکی به حرکت مکانیکی با گشتاور و سرعت مناسب برای کاربردهای صنعتی است.
معرفی برند LENZE
شرکت LENZE یک برند آلمانی فعال در حوزه اتوماسیون صنعتی، درایوها، موتورهای الکتریکی، گیربکسها و راهکارهای کنترل حرکت است. این شرکت به دلیل تولید محصولات مهندسیشده برای کاربردهای دقیق و مداوم، در صنایع پیشرفته بسیار مورد توجه قرار گرفته است. محصولات LENZE فقط به موتور گیربکس محدود نیستند و شامل اینورتر، سروو درایو، کنترلر و راهکارهای کامل Motion Control نیز میشوند. همین موضوع باعث شده موتور گیربکسهای این برند از نظر هماهنگی با سیستمهای کنترلی بسیار قوی عمل کنند.
موتور گیربکس چیست؟
موتور گیربکس یا Geared Motor ترکیبی از یک موتور الکتریکی و یک جعبهدنده مکانیکی است. موتور بهتنهایی معمولا با سرعت بالا و گشتاور نسبتا پایین کار میکند، اما در بسیاری از کاربردهای صنعتی نیاز به سرعت کمتر و گشتاور بیشتر وجود دارد. گیربکس این وظیفه را بر عهده میگیرد که سرعت را کاهش داده و در مقابل گشتاور خروجی را افزایش دهد.
در موتور گیربکس LENZE این ترکیب بهصورت مهندسیشده طراحی میشود تا:
راندمان سیستم بالا باشد
ابعاد مجموعه بهینه شود
استهلاک کاهش یابد
نصب و راهاندازی سادهتر شود
قابلیت اطمینان در کارکرد مداوم افزایش یابد
ساختار موتور گیربکس LENZE
موتور گیربکس LENZE معمولا از بخشهای زیر تشکیل میشود:
الکتروموتور: بخش تولیدکننده توان مکانیکی
گیربکس: بخش کاهنده سرعت و افزاینده گشتاور
شافت خروجی: برای انتقال حرکت به بار
پوسته یا هوزینگ: محافظت مکانیکی و کمک به دفع حرارت
یاتاقانها و بلبرینگها: برای حرکت نرم و کاهش اصطکاک
آببندها و کاسهنمدها: برای جلوگیری از نشت روغن و ورود آلودگی
سیستم روغنکاری: جهت کاهش سایش و افزایش عمر قطعات
ترمز الکترومغناطیسی: در برخی مدلها برای توقف دقیق
انکودر یا فیدبک: در مدلهای پیشرفته جهت کنترل موقعیت و سرعت
نحوه عملکرد موتور گیربکس LENZE
الکتروموتور با دریافت انرژی الکتریکی شروع به چرخش میکند. این چرخش وارد گیربکس شده و از طریق چرخدندهها، نسبت تبدیل اعمال میشود. اگر نسبت تبدیل مثلا 1:20 باشد، سرعت خروجی حدود 20 برابر کمتر از سرعت ورودی خواهد شد، اما گشتاور خروجی بهمراتب بیشتر میشود. این ویژگی برای تجهیزاتی مثل نوار نقاله، میکسر، بالابر و خطوط تولید ضروری است.
انواع موتور گیربکس LENZE
LENZE در حوزه موتور گیربکس، مدلهای مختلفی را برای نیازهای متنوع صنعتی ارائه میکند. مهمترین انواع آن عبارتاند از:
1. موتور گیربکس هلیکال
در این نوع، چرخدندهها بهصورت مارپیچ طراحی شدهاند. این ساختار موجب درگیری نرمتر دندانهها، صدای کمتر و راندمان بالاتر میشود.
ویژگیها:
راندمان بالا
صدای کم
مناسب برای کار دائم
مناسب برای بارهای متوسط و سنگین
کاربردها:
نوار نقاله
ماشینآلات بستهبندی
خطوط مونتاژ
صنایع غذایی و دارویی
2. موتور گیربکس شافت مستقیم یا Inline
در این مدل، محور موتور و شافت خروجی در یک راستا قرار دارند. این نوع طراحی برای فضاهای محدود و کاربردهایی که همراستایی اهمیت دارد مناسب است.
ویژگیها:
طراحی فشرده
نصب ساده
راندمان خوب
انتقال یکنواخت نیرو
3. موتور گیربکس هلیکال بول (Bevel Helical)
در این نوع، ترکیبی از چرخدنده هلیکال و مخروطی استفاده میشود تا تغییر زاویه انتقال قدرت، معمولا 90 درجه، ممکن شود.
ویژگیها:
مناسب برای تغییر جهت حرکت
گشتاور بالا
راندمان مطلوب
مناسب برای بارهای صنعتی سنگین
کاربردها:
تجهیزات حمل مواد
صنایع فولاد
جرثقیلها
خطوط انتقال سنگین
4. موتور گیربکس حلزونی
در این مدل، مکانیزم بر پایه چرخدنده حلزونی است. این نوع گیربکس معمولا ابعاد جمعوجورتری دارد و برای کاربردهایی که به کاهش سرعت زیاد نیاز دارند مفید است.
ویژگیها:
ابعاد کوچک
عملکرد نرم
مناسب برای نسبت تبدیل بالا
در برخی کاربردها خاصیت خودقفلشوندگی
نکته:
در گیربکسهای حلزونی معمولا راندمان نسبت به انواع هلیکال کمتر است و در انتخاب آن باید شرایط کاری دقیق بررسی شود.
5. موتور گیربکس آویز یا شافت موازی
در این مدل، شافتها بهصورت موازی قرار میگیرند و معمولا برای کاربردهایی مثل کانوایرها بسیار پرکاربرد است.
ویژگیها:
گشتاور مناسب
نصب انعطافپذیر
مناسب برای سیستمهای انتقال مواد
اشغال فضای کمتر در برخی آرایشها
ویژگیهای فنی موتور گیربکس LENZE
موتور گیربکسهای LENZE به دلیل طراحی صنعتی دقیق، دارای ویژگیهایی هستند که آنها را از بسیاری از محصولات متداول بازار متمایز میکند:
کیفیت ساخت بالا و مهندسی آلمانی
طول عمر زیاد
عملکرد پایدار در کار مداوم
امکان کار با اینورتر
راندمان انرژی مناسب
تنوع در نسبت تبدیل
تنوع در گشتاور و توان
صدای کم
لرزش پایین
قابلیت نصب در وضعیتهای مختلف
امکان تجهیز به ترمز، انکودر و سنسور
سازگاری با سیستمهای اتوماسیون و کنترل حرکت
توان و گشتاور در موتور گیربکس LENZE
دو پارامتر اصلی در انتخاب این تجهیزات عبارتاند از:
توان موتور
گشتاور خروجی گیربکس
توان معمولا بر حسب کیلووات بیان میشود و نشاندهنده ظرفیت موتور برای انجام کار است. گشتاور نیز بر حسب نیوتنمتر بیان میشود و میزان نیروی چرخشی خروجی را مشخص میکند. در کاربردهای صنعتی، همیشه انتخاب تنها بر اساس توان موتور کافی نیست، بلکه گشتاور واقعی مورد نیاز، نوع بار، ضریب سرویس و زمان کارکرد نیز باید بررسی شود.
مزایای موتور گیربکس LENZE
استفاده از موتور گیربکس LENZE مزایای زیادی دارد:
قابلیت اطمینان بالا
کاهش خرابی و توقف خط تولید
بهینه بودن عملکرد در بارهای مختلف
هماهنگی خوب با درایوهای کنترل دور
کاهش مصرف انرژی در طراحیهای بهینه
نگهداری نسبتا آسان
تنوع زیاد برای شرایط کاری مختلف
مناسب برای کاربردهای دقیق و پیوسته
معایب یا محدودیتهای احتمالی
هرچند LENZE برند بسیار معتبری است، اما در کنار مزایا باید به برخی محدودیتها هم توجه کرد:
نیاز به انتخاب دقیق مدل برای جلوگیری از افزایش هزینه
در برخی بازارها محدودیت تامین قطعات یا زمان تحویل
حساسیت بیشتر تجهیزات پیشرفته به نصب یا تنظیمات غیرصحیح
این موارد به معنی ضعف ذاتی محصول نیست، بلکه نشان میدهد برای بهرهبرداری درست از برندهای صنعتی سطح بالا، انتخاب و نصب تخصصی اهمیت زیادی دارد.
کاربردهای موتور گیربکس LENZE در صنعت
موتور گیربکس LENZE در صنایع بسیار گستردهای استفاده میشود. برخی از مهمترین کاربردها عبارتاند از:
صنایع بستهبندی
صنایع غذایی و نوشیدنی
داروسازی
لجستیک و انبارهای اتوماتیک
خطوط نوار نقاله
صنایع نساجی
صنایع چوب
صنایع فولاد و فلزات
ماشینآلات چاپ
بالابرها و تجهیزات جابهجایی مواد
میکسرها و همزنهای صنعتی
ماشینآلات کشاورزی
صنایع خودروسازی
نقش موتور گیربکس LENZE در اتوماسیون صنعتی
یکی از نقاط قوت اصلی LENZE، حضور همزمان در حوزه مکانیک و کنترل است. به همین دلیل موتور گیربکسهای این برند در سیستمهای اتوماسیون بهخوبی با موارد زیر هماهنگ میشوند:
اینورترها
سروو درایوها
PLC
سیستمهای Motion Control
شبکههای صنعتی
این هماهنگی باعث میشود کنترل سرعت، شتاب، توقف، گشتاور و موقعیت با دقت بالاتری انجام شود. در نتیجه، در خطوط تولید مدرن که کیفیت، سرعت و تکرارپذیری اهمیت دارد، موتور گیربکس LENZE گزینهای قابل اتکا محسوب میشود.
مقایسه موتور گیربکس LENZE با برندهای دیگر
در مقایسه با بسیاری از برندهای موجود در بازار، LENZE معمولا در این زمینهها برجسته است:
کیفیت مهندسی
دوام بالا
سازگاری عالی با اتوماسیون
عملکرد نرم و کمصدا
تنوع در راهکارهای کنترل حرکت
اما در مقابل:
ممکن است هزینه اولیه بالاتری داشته باشد
برای پروژههای سبک و کمهزینه شاید همیشه انتخاب اقتصادیترین گزینه نباشد
بنابراین LENZE بیشتر برای پروژههایی مناسب است که در آنها پایداری، کیفیت، دقت و کاهش توقفات تولید اهمیت بیشتری از حداقلسازی هزینه اولیه دارد.
نکات مهم در انتخاب موتور گیربکس LENZE
برای انتخاب صحیح باید به این موارد توجه کرد:
گشتاور مورد نیاز
سرعت خروجی مورد نیاز
توان موتور
نوع بار: یکنواخت، ضربهای، متغیر
سیکل کاری: دائم یا متناوب
شرایط محیطی: گردوغبار، رطوبت، دما
نحوه نصب
جهت شافت خروجی
نیاز یا عدم نیاز به ترمز
نیاز به کنترل دور
ضریب سرویس
کلاس حفاظتی و کلاس عایقی
اگر این پارامترها بهدرستی بررسی نشوند، ممکن است تجهیز انتخابشده یا ضعیفتر از حد نیاز باشد یا بیش از حد بزرگ انتخاب شود که هر دو حالت باعث افزایش هزینه و کاهش بهرهوری میشود.
نقش نسبت تبدیل در موتور گیربکس LENZE
نسبت تبدیل یکی از مهمترین مشخصات گیربکس است. این نسبت تعیین میکند سرعت خروجی چقدر کاهش یابد و در مقابل گشتاور چقدر افزایش پیدا کند. هرچه نسبت تبدیل بیشتر باشد:
سرعت خروجی کمتر میشود
گشتاور خروجی بیشتر میشود
اما باید توجه داشت که انتخاب نسبت تبدیل باید با نیاز واقعی سیستم هماهنگ باشد. نسبت بیش از حد بالا میتواند باعث کند شدن عملکرد دستگاه شود و نسبت پایین نیز ممکن است گشتاور کافی ایجاد نکند.
نگهداری موتور گیربکس LENZE
برای افزایش عمر مفید این تجهیزات، نگهداری پیشگیرانه بسیار مهم است. مهمترین اقدامات شامل موارد زیر است:
بررسی سطح و کیفیت روغن گیربکس
کنترل دمای کاری
بررسی لرزش و صداهای غیرعادی
بازبینی آببندها و نشتی روغن
اطمینان از همراستایی مناسب در نصب
تمیز نگه داشتن بدنه و مسیر تهویه
بررسی وضعیت یاتاقانها
کنترل اتصالات الکتریکی موتور
تست ترمز و انکودر در مدلهای مجهز
نگهداری منظم باعث میشود خرابیهای ناگهانی کاهش یابد و هزینههای تعمیرات سنگین به حداقل برسد.
عیبیابی رایج موتور گیربکس LENZE
برخی از مشکلات رایج و علل احتمالی آنها عبارتاند از:
افزایش دما: بار بیش از حد، تهویه نامناسب، روغن نامناسب
صدای غیرعادی: خرابی یاتاقان، سایش دندهها، کمبود روانکاری
نشتی روغن: خرابی کاسهنمد، نصب نامناسب، فشار داخلی بالا
لرزش زیاد: ناهممحوری، بالانس نبودن، خرابی بلبرینگ
کاهش گشتاور: انتخاب اشتباه، افت ولتاژ، آسیب داخلی گیربکس
توقف ناگهانی: ایراد در موتور، ترمز، درایو یا سیستم کنترل
در صورت مشاهده این علائم، بهتر است تجهیزات توسط نیروی فنی متخصص بررسی شوند.
اهمیت راندمان انرژی در موتور گیربکس LENZE
در صنایع مدرن، مصرف انرژی یکی از مهمترین فاکتورهاست. موتور گیربکسهای LENZE معمولا به گونهای طراحی میشوند که ضمن حفظ گشتاور و عملکرد، اتلاف انرژی کمتری داشته باشند. استفاده از موتورهای راندمان بالا و کنترل دور توسط اینورتر میتواند به کاهش قابل توجه مصرف برق منجر شود. این موضوع در خطوطی که بهصورت 24 ساعته کار میکنند اهمیت دوچندان دارد.
نکات نصب موتور گیربکس LENZE
در نصب این تجهیزات باید موارد زیر رعایت شود:
انتخاب فونداسیون مناسب
رعایت دقیق هممحوری
استفاده از کوپلینگ مناسب
توجه به جهت چرخش
پرهیز از بارهای شعاعی و محوری بیش از حد
استفاده از روغن توصیهشده
رعایت شرایط تهویه
سفت کردن صحیح پیچها با گشتاور مناسب
نصب غیراصولی حتی برای بهترین برندها هم میتواند باعث کاهش شدید عمر تجهیز شود.
چرا موتور گیربکس LENZE محبوب است؟
محبوبیت این برند به چند دلیل اصلی برمیگردد:
سابقه صنعتی معتبر
کیفیت ساخت بالا
تنوع در مدلها
سازگاری با اتوماسیون
قابلیت کار در شرایط صنعتی سخت
خدمات مهندسی مناسب در بسیاری از بازارها
عملکرد پایدار در طولانیمدت
جمعبندی
موتور گیربکس LENZE یک راهکار حرفهای و قابل اعتماد برای انتقال قدرت در صنایع مختلف است. این محصول با ترکیب الکتروموتور و گیربکس، امکان دستیابی به سرعت و گشتاور مناسب را برای کاربردهای متنوع فراهم میکند. کیفیت ساخت آلمانی، راندمان مناسب، صدای کم، طول عمر بالا و سازگاری با سیستمهای کنترل صنعتی از مهمترین مزایای آن هستند.
اگر هدف از انتخاب موتور گیربکس عواملی مانند دوام، دقت، عملکرد پایدار و کاهش توقفات تولید اهمیت داشته باشد، LENZE میتواند یکی از بهترین گزینهها باشد. البته انتخاب نهایی باید بر اساس محاسبات فنی، شرایط کاری و نیاز واقعی سیستم انجام شود.

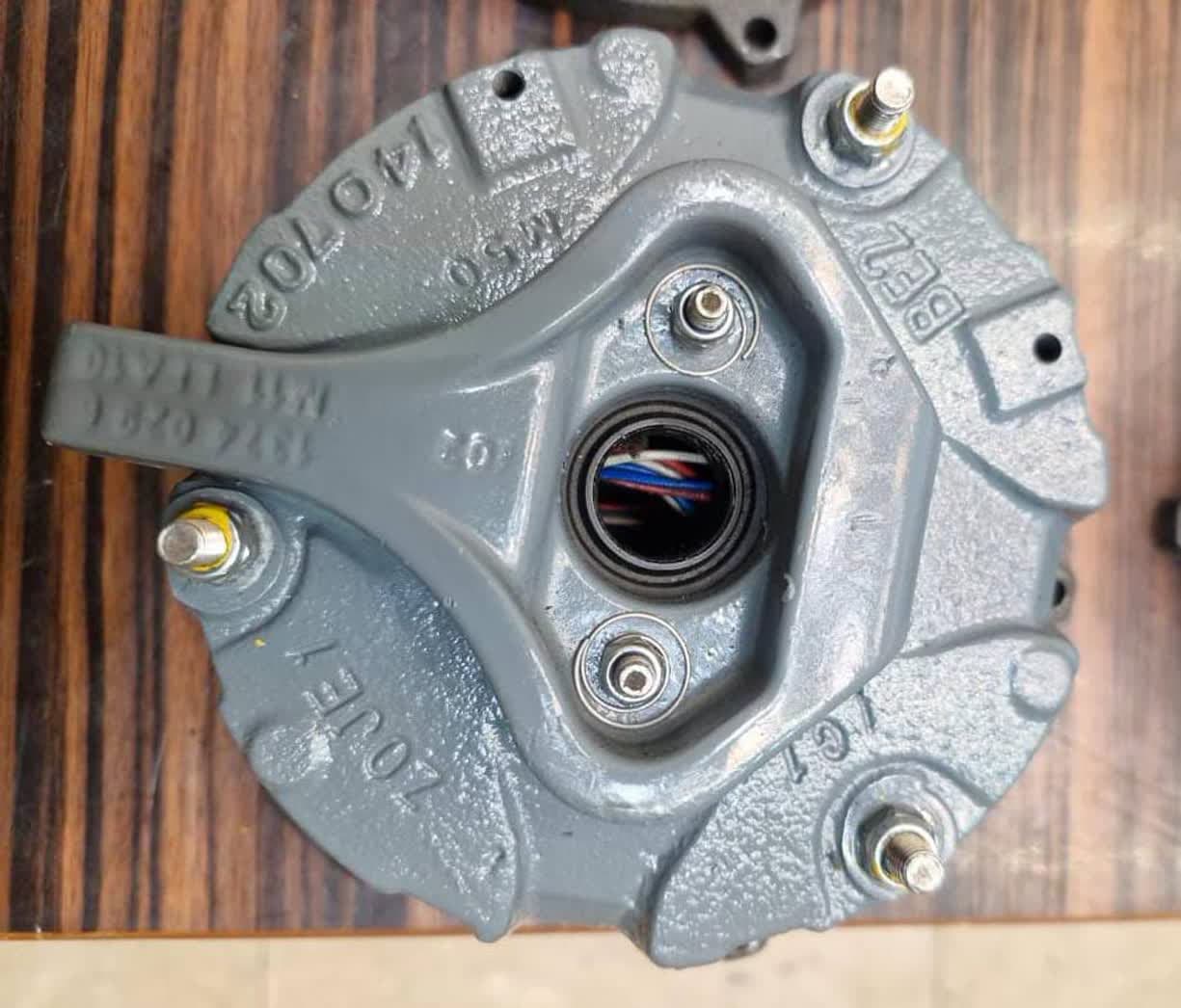

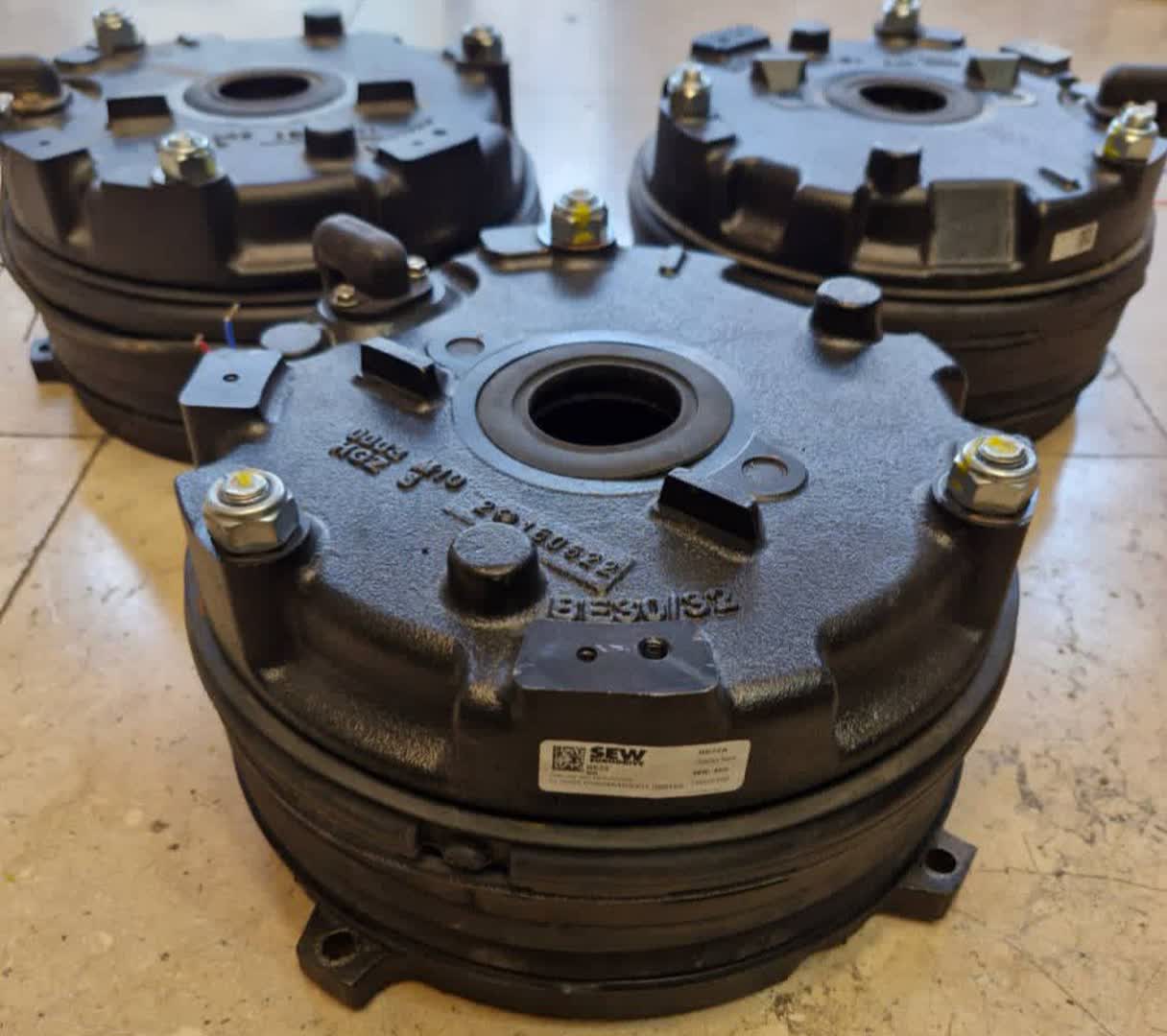

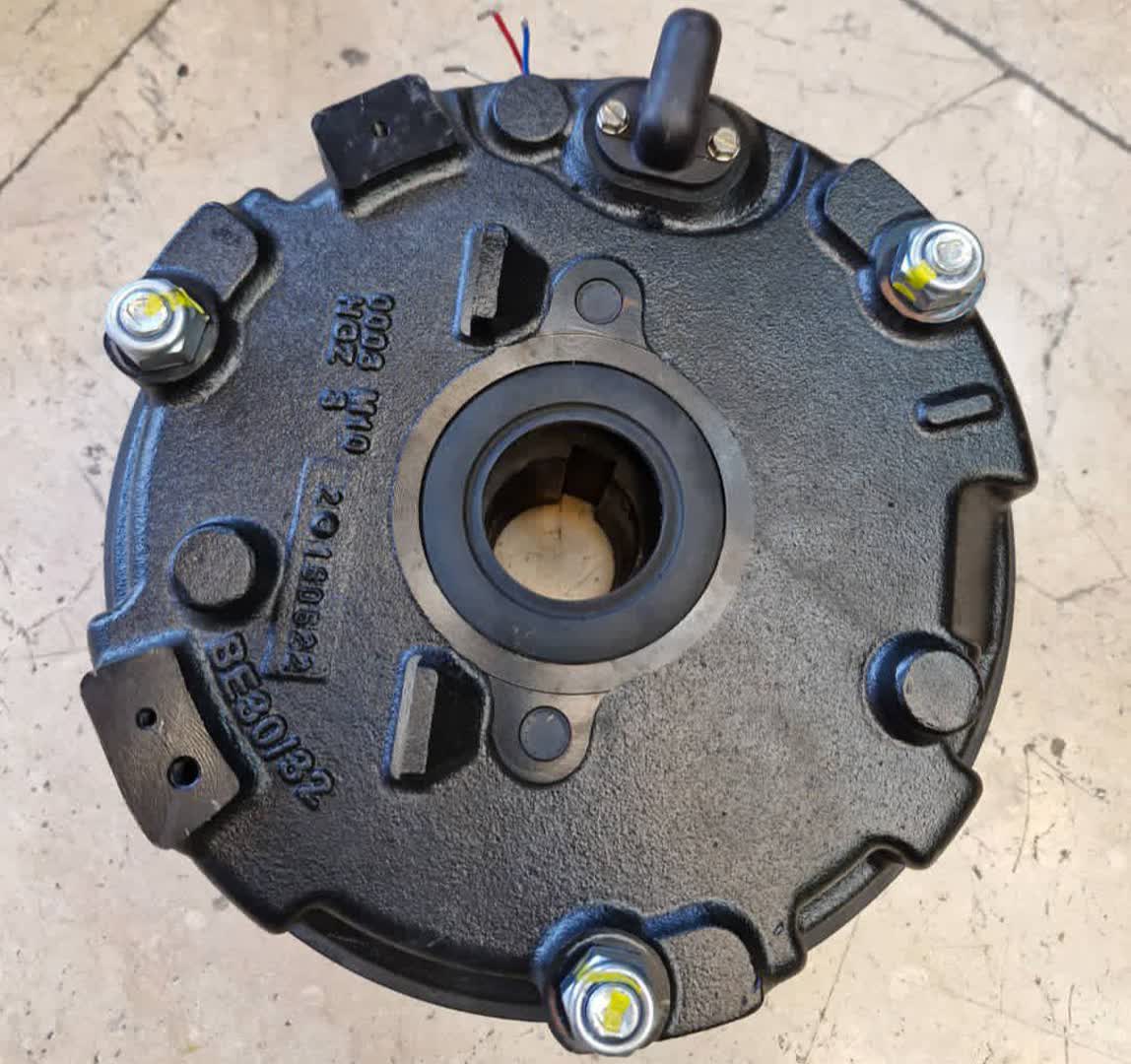

ترمزهای SEWآلمانی درتوان و ولتاژ مختلف
شرکت آلمانی SEW-EURODRIVE یکی از پیشگامان و معتبرترین تولیدکنندگان الکتروموتور، گیربکس و سیستمهای اتوماسیون صنعتی در جهان است. یکی از مهمترین بخشهای محصولات این شرکت، سیستمهای ترمز الکترومغناطیسی (Electromagnetic Brakes) است که روی موتورها نصب میشوند. ترمزهای SEW به دلیل دوام بالا، دقت فوقالعاده و تنوع بینظیر در توان و ولتاژ، انتخاب اول بسیاری از صنایع سنگین و سبک به شمار میروند.
مکانیزم عملکرد ترمزهای SEW
ترمزهای SEW معمولاً از نوع “Fail-Safe” (ایمن در برابر خرابی) هستند. این بدان معناست که ترمز در حالت عادی (بدون جریان برق) توسط نیروی فنرها درگیر است و شفت موتور را قفل میکند. هنگامی که ولتاژ به بوبین (کویل) ترمز اعمال میشود، میدان مغناطیسی ایجاد شده بر نیروی فنرها غلبه کرده و دیسک ترمز را آزاد میکند تا موتور به چرخش درآید. این ویژگی برای ایمنی در جرثقیلها و آسانسورها در هنگام قطع برق حیاتی است.
تنوع در ولتاژ کاری
ترمزهای SEW برای سازگاری با شبکههای برق مختلف در سراسر جهان و نیازهای کنترلی متنوع، در ولتاژهای گوناگونی طراحی میشوند. بوبین ترمزهای SEW ذاتاً با جریان مستقیم (DC) کار میکنند، اما به لطف یکسوسازها (Rectifiers) که در تخته کلم موتور نصب میشوند، میتوان آنها را به برق AC متصل کرد.
- ولتاژهای مستقیم (DC): معمولاً ۲۴ ولت DC برای سیستمهای اتوماسیون و کنترل دقیق.
- ولتاژهای متناوب (AC) تک فاز: ۲۳۰ ولت (استاندارد برق شهری) که توسط رکتیفایر به حدود ۱۰۴ ولت DC تبدیل میشود.
- ولتاژهای متناوب (AC) دو فاز/سه فاز: ۴۰۰ ولت که توسط رکتیفایر به حدود ۱۸۰ ولت DC تبدیل میشود.
- رکتیفایرهای هوشمند SEW: قطعاتی مانند BG (یکسوساز نیم موج) و BGE (یکسوساز با تحریک سریع) وظیفه تبدیل AC به DC را دارند. مدلهای BGE در لحظه اول ولتاژ بیشتری به بوبین میدهند تا ترمز سریعتر آزاد شود و سپس ولتاژ را برای جلوگیری از داغ شدن بوبین کاهش میدهند.
تنوع در توان و گشتاور ترمز (سریهای مختلف)
SEW ترمزهای خود را در سایزها و سریهای مختلفی تولید میکند. نسلهای قدیمیتر با نامهای BMG و BM شناخته میشدند و نسلهای جدیدتر سری BE هستند. توان ترمز در اینجا با واحد گشتاور (نیوتنمتر - Nm) سنجیده میشود:
- ترمزهای سبک (مانند BE05 تا BE2): مناسب برای الکتروموتورهای توان پایین (۰.۲۵ تا ۳ کیلووات). گشتاور ترمزی این مدلها معمولاً بین 1.5 Nm1.5 \text{ Nm}1.5 Nm تا 20 Nm20 \text{ Nm}20 Nm است و در نوار نقالههای کوچک و ماشینآلات بستهبندی استفاده میشوند.
- ترمزهای متوسط (مانند BE5 تا BE11): برای موتورهای ۵.۵ تا ۱۵ کیلووات. گشتاور آنها بین 40 Nm40 \text{ Nm}40 Nm تا 110 Nm110 \text{ Nm}110 Nm است. مناسب برای بالابرها و میکسرهای صنعتی.
- ترمزهای سنگین (مانند BE30 تا BE122): برای موتورهای غولپیکر تا ۱۱۰ کیلووات و بالاتر. این ترمزها گشتاورهای بسیار بالایی از 300 Nm300 \text{ Nm}300 Nm تا بیش از 1200 Nm1200 \text{ Nm}1200 Nm تولید میکنند و در جرثقیلهای سقفی بزرگ، وینچها و صنایع معدنی کاربرد دارند.
نکته: در ترمزهای SEW، با تغییر تعداد یا سختی فنرهای داخل ترمز، میتوان گشتاور ترمز را حتی در یک مدل ثابت، به صورت دستی تنظیم کرد.
اجزای اصلی ترمز SEW
- بوبین (مگنت): قلب الکترومغناطیسی ترمز.
- لنت (دیسک ترمز): صفحه اصطکاکی که معمولاً در دو طرف آن لنتهای مقاوم به سایش قرار دارد.
- فنرها: تامینکننده نیروی قفلکننده مکانیکی.
- اهرم ترمز دستی (Hand Release): آپشنی که اجازه میدهد در زمان قطع برق، کاربر با کشیدن یک اهرم مکانیکی، ترمز را آزاد کند.
- یکسوساز (رکتیفایر): مغز الکترونیکی ترمز برای مدیریت ولتاژ.
مزایای کلیدی ترمزهای SEW
- طول عمر بسیار بالا: لنتهای با کیفیت و طراحی مهندسی دقیق.
- زمان واکنش (Response Time) فوقالعاده کوتاه: به خصوص در ترکیب با رکتیفایرهای سری BGE.
- تکرارپذیری دقیق: توقف موتور در میلیثانیه و همیشه در یک نقطه مشخص.
- تعمیر و نگهداری آسان: قابلیت تنظیم فاصله هوایی (Air Gap) در صورت سایش لنت به راحتی امکانپذیر است.
نتیجهگیری
ترمزهای الکتروموتور SEW آلمان با ارائه گستره وسیعی از ولتاژهای کاری (از 24V DC تا 400V AC) و گشتاورهای ترمزی متفاوت، انعطافپذیری بینظیری را برای مهندسان فراهم کردهاند. چه در یک خط تولید ساده و چه در یک جرثقیل سنگین فولادسازی، SEW راهکاری ایمن، بادوام و مهندسی شده برای توقف و کنترل حرکت در اختیار صنعت قرار میدهد.

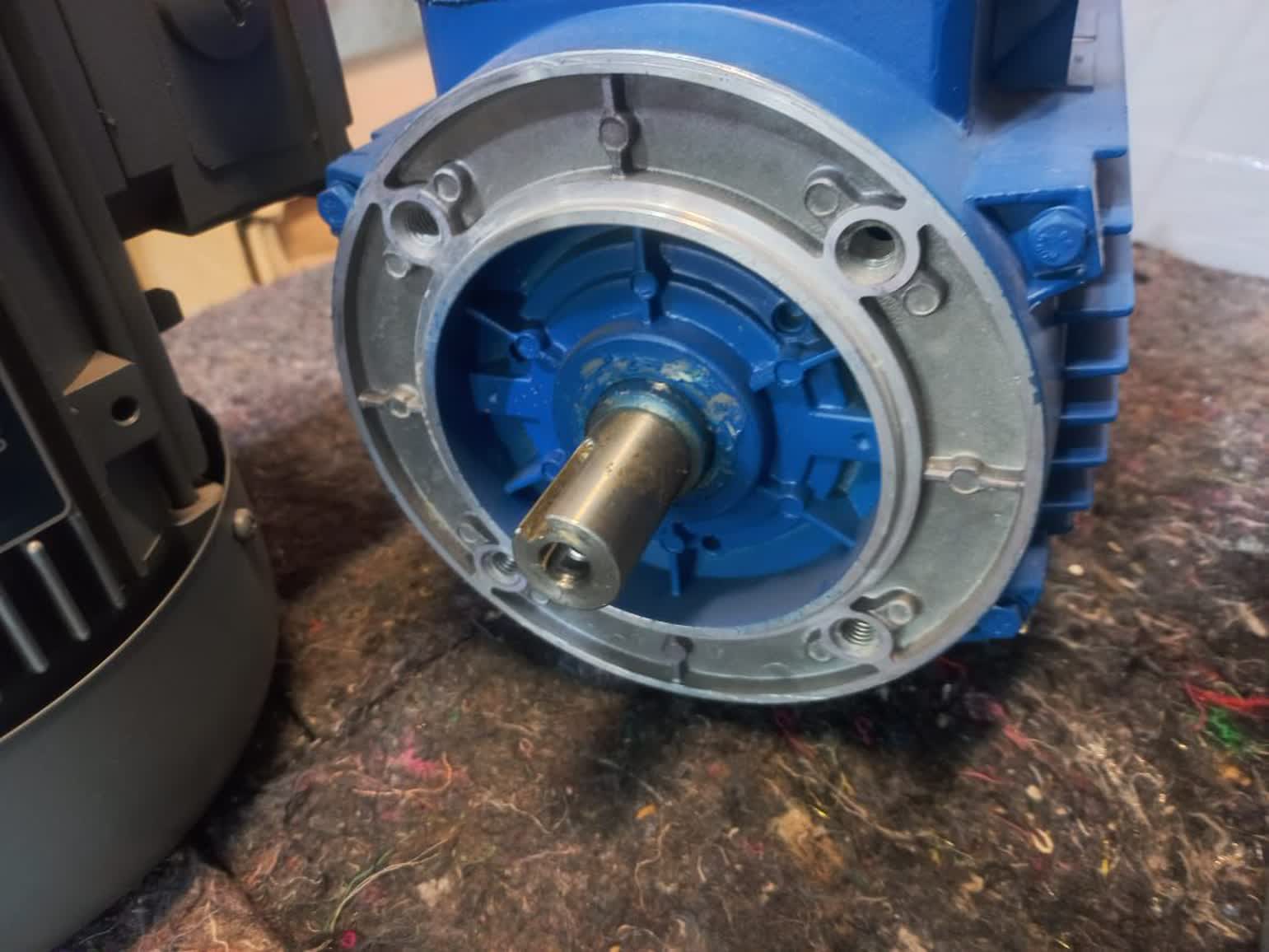

الکترو موتور دو سر شفت
الکتروموتور یکی از مهمترین تجهیزات در صنعت برق و مکانیک است که وظیفه آن تبدیل انرژی الکتریکی به انرژی مکانیکی میباشد. این دستگاه در صنایع مختلف مانند کارخانهها، کارگاهها، تجهیزات کشاورزی، سیستمهای تهویه و بسیاری از ماشینآلات صنعتی استفاده میشود. یکی از انواع خاص الکتروموتورها الکتروموتور دو سر شفت است که به دلیل طراحی ویژه خود، در کاربردهایی مورد استفاده قرار میگیرد که نیاز به انتقال نیرو از دو سمت موتور وجود دارد.
الکتروموتور دو سر شفت در واقع نوعی موتور الکتریکی است که محور (شفت) آن از دو طرف موتور بیرون آمده است و میتوان از هر دو طرف آن برای انتقال حرکت و نیرو به دستگاههای مختلف استفاده کرد.
تعریف الکتروموتور دو سر شفت
الکتروموتور دو سر شفت موتوری است که دارای یک محور مرکزی با دو خروجی در دو طرف بدنه موتور میباشد. در موتورهای معمولی شفت فقط از یک طرف بیرون میآید، اما در این نوع موتور، شفت از هر دو طرف خارج شده و امکان اتصال دو دستگاه یا دو سیستم انتقال نیرو را فراهم میکند.
این طراحی باعث میشود که موتور بتواند همزمان دو بخش مختلف از یک سیستم را به حرکت درآورد یا برای نصب تجهیزات اضافی مانند فن خنککننده، انکودر یا پمپ مورد استفاده قرار گیرد.
ساختار الکتروموتور دو سر شفت
ساختار این نوع الکتروموتور مشابه موتورهای معمولی است، با این تفاوت که محور آن از دو طرف ادامه پیدا میکند. اجزای اصلی آن شامل موارد زیر است:
1. استاتور
استاتور بخش ثابت موتور است که شامل سیمپیچها میباشد. با عبور جریان برق از سیمپیچها، میدان مغناطیسی ایجاد میشود.
2. روتور
روتور بخش متحرک موتور است که در داخل استاتور قرار دارد و تحت تأثیر میدان مغناطیسی شروع به چرخش میکند.
3. شفت (محور)
در الکتروموتور دو سر شفت، محور موتور از دو طرف بیرون آمده است. این محور وظیفه انتقال حرکت چرخشی به دستگاههای دیگر را دارد.
4. بلبرینگها
بلبرینگها برای کاهش اصطکاک و حرکت روان محور موتور استفاده میشوند.
5. پوسته یا بدنه
بدنه موتور از قطعات داخلی محافظت میکند و معمولاً از جنس آلومینیوم یا چدن ساخته میشود.
6. فن خنککننده
برای جلوگیری از داغ شدن موتور، در بسیاری از مدلها از فن برای خنکسازی استفاده میشود.
نحوه عملکرد الکتروموتور
عملکرد الکتروموتور بر اساس اصول الکترومغناطیس است. زمانی که جریان الکتریکی وارد سیمپیچهای استاتور میشود، میدان مغناطیسی ایجاد میشود. این میدان باعث چرخش روتور در داخل استاتور میشود. با چرخش روتور، شفت موتور نیز میچرخد و این حرکت به دستگاههای متصل منتقل میشود.
در الکتروموتور دو سر شفت، این حرکت از دو طرف محور قابل استفاده است.
انواع الکتروموتور دو سر شفت
الکتروموتورهای دو سر شفت میتوانند بر اساس نوع جریان برق به چند دسته تقسیم شوند:
1. الکتروموتور تکفاز دو سر شفت
این نوع موتور با برق تکفاز کار میکند و بیشتر در کاربردهای سبک و نیمهصنعتی استفاده میشود.
2. الکتروموتور سهفاز دو سر شفت
این نوع موتور در صنایع و کارگاههای بزرگ استفاده میشود و توان و قدرت بیشتری دارد.
3. الکتروموتور القایی دو سر شفت
رایجترین نوع الکتروموتور صنعتی است که با استفاده از میدان مغناطیسی دوار کار میکند.
کاربردهای الکتروموتور دو سر شفت
به دلیل طراحی خاص، این نوع موتور در موارد مختلفی استفاده میشود، از جمله:
دستگاههای صنعتی
ماشینآلات تولیدی
سیستمهای تهویه و فنها
پمپها و کمپرسورها
تجهیزات آزمایشگاهی
دستگاههای نوار نقاله
ماشینآلات بستهبندی
دستگاههای کشاورزی
در برخی دستگاهها یک طرف شفت برای انتقال نیرو به دستگاه اصلی و طرف دیگر برای نصب فن خنککننده یا تجهیزات اندازهگیری استفاده میشود.
مزایای الکتروموتور دو سر شفت
الکتروموتور دو سر شفت دارای مزایای متعددی است:
امکان استفاده از دو خروجی مکانیکی
صرفهجویی در فضا و تجهیزات
افزایش کارایی سیستم
امکان اتصال تجهیزات جانبی
انعطافپذیری بیشتر در طراحی ماشینآلات
معایب الکتروموتور دو سر شفت
با وجود مزایا، این موتورها ممکن است معایبی نیز داشته باشند:
قیمت بالاتر نسبت به موتورهای معمولی
نیاز به دقت بیشتر در نصب
احتمال افزایش استهلاک در صورت بار نامتعادل
نکات مهم در نصب
برای نصب صحیح الکتروموتور دو سر شفت باید نکات زیر رعایت شود:
همراستایی دقیق شفت با دستگاه متصل
استفاده از کوپلینگ مناسب
جلوگیری از وارد شدن بار بیش از حد
روانکاری مناسب بلبرینگها
نصب موتور روی پایه محکم
نگهداری و سرویس
برای افزایش عمر مفید موتور باید نگهداری منظم انجام شود:
بررسی بلبرینگها
تمیز نگه داشتن موتور
بررسی اتصالات الکتریکی
جلوگیری از داغ شدن بیش از حد
سرویس دورهای موتور
نکات ایمنی
در هنگام استفاده از الکتروموتور باید نکات ایمنی رعایت شود:
قطع برق هنگام تعمیر
استفاده از محافظهای مکانیکی برای شفت
جلوگیری از تماس مستقیم با قطعات در حال چرخش
استفاده از تجهیزات ایمنی

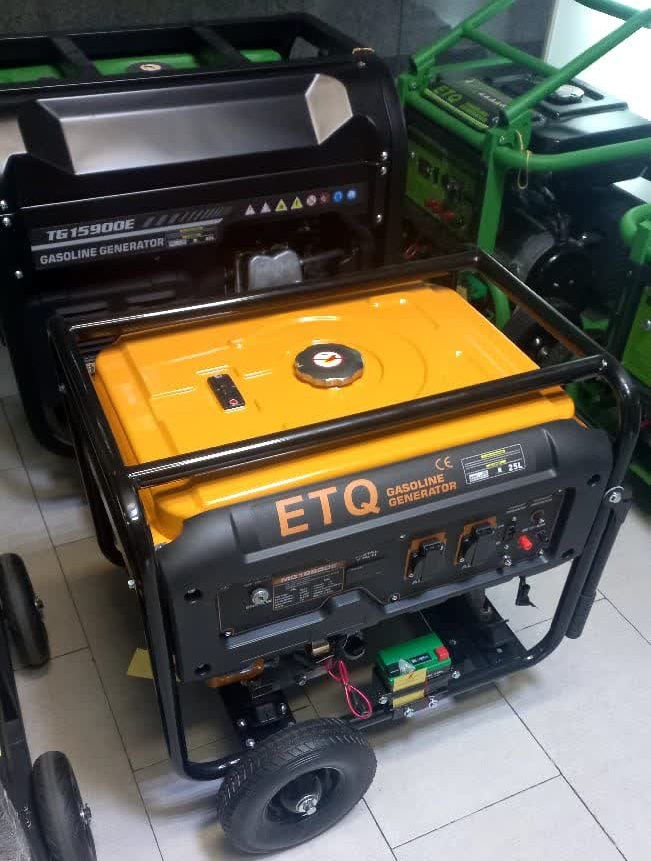

موتور برق تکفاز وس فاز استارتی ودارای باطری
موتور برق یا ژنراتور قابل حمل دستگاهی است که انرژی مکانیکی حاصل از موتور احتراقی را به انرژی الکتریکی تبدیل میکند. این دستگاهها در مکانهایی که دسترسی به شبکه برق وجود ندارد یا در زمان قطعی برق بهعنوان منبع تأمین انرژی استفاده میشوند. موتور برقها در انواع مختلفی تولید میشوند که از نظر نوع خروجی برق، توان، نوع سوخت و روش روشن شدن با یکدیگر تفاوت دارند. از رایجترین انواع آنها میتوان به موتور برق تکفاز و سهفاز استارتی دارای باتری اشاره کرد که در خانهها، کارگاهها، پروژههای عمرانی و صنایع مختلف کاربرد گستردهای دارند.
تعریف موتور برق
موتور برق دستگاهی است که از دو بخش اصلی تشکیل شده است:
موتور (Engine) که با استفاده از سوختهایی مانند بنزین، گازوئیل یا گاز کار میکند و انرژی مکانیکی تولید میکند.
آلترناتور یا ژنراتور (Generator) که این انرژی مکانیکی را به انرژی الکتریکی تبدیل میکند.
با روشن شدن موتور، محور موتور شروع به چرخش میکند و این چرخش باعث حرکت سیمپیچها در میدان مغناطیسی آلترناتور شده و در نتیجه جریان الکتریکی تولید میشود.
تفاوت موتور برق تکفاز و سهفاز
موتور برق تکفاز
موتور برق تکفاز برق با ولتاژ حدود 220 ولت تولید میکند و بیشتر برای مصارف خانگی و عمومی استفاده میشود. دستگاههایی مانند یخچال، تلویزیون، پمپ آب، روشنایی، ابزارهای برقی کوچک و بسیاری از تجهیزات خانگی با برق تکفاز کار میکنند.
ویژگیهای موتور برق تکفاز
مناسب برای مصارف خانگی و فروشگاهی
توان معمولاً بین 1 تا 10 کیلووات
قیمت کمتر نسبت به سهفاز
نصب و استفاده سادهتر
موتور برق سهفاز
موتور برق سهفاز برق 380 ولت تولید میکند و بیشتر در کارگاهها، کارخانهها و پروژههای صنعتی استفاده میشود. بسیاری از دستگاههای صنعتی مانند الکتروموتورها، دستگاههای جوش صنعتی، کمپرسورها و ماشینآلات سنگین با برق سهفاز کار میکنند.
ویژگیهای موتور برق سهفاز
مناسب برای تجهیزات صنعتی
توان بالاتر نسبت به تکفاز
قابلیت تأمین انرژی برای دستگاههای پرمصرف
پایداری بیشتر در بارهای سنگین
سیستم استارت در موتور برق
یکی از مهمترین ویژگیهای موتور برقهای جدید، سیستم استارت الکتریکی است. در مدلهای قدیمی موتور برق معمولاً از هندل دستی برای روشن کردن دستگاه استفاده میشد، اما در مدلهای استارتی، روشن شدن موتور با استفاده از یک استارت الکتریکی انجام میشود.
نحوه کار سیستم استارتی
در موتور برق استارتی، یک استارت الکتریکی مشابه استارت خودرو وجود دارد. هنگامی که کاربر کلید استارت را میزند، باتری دستگاه انرژی لازم را به استارت میدهد. استارت باعث چرخیدن موتور میشود و پس از روشن شدن موتور، دستگاه شروع به تولید برق میکند.
نقش باتری در موتور برق
در موتور برقهای استارتی یک باتری 12 ولتی وجود دارد که وظیفه تأمین انرژی برای سیستم استارت را بر عهده دارد.
وظایف باتری:
تأمین برق برای استارت الکتریکی
کمک به روشن شدن سریع موتور
در برخی مدلها تأمین برق برای پنل کنترل
باتری معمولاً توسط دینام شارژکننده موتور برق هنگام کار دستگاه شارژ میشود.
اجزای اصلی موتور برق
یک موتور برق استارتی دارای بخشهای مختلفی است که هرکدام وظیفه خاصی دارند.
1. موتور احتراقی
این بخش با سوختهایی مانند بنزین یا گازوئیل کار میکند و نیروی لازم برای چرخش ژنراتور را تولید میکند.
2. آلترناتور
آلترناتور انرژی مکانیکی را به انرژی الکتریکی تبدیل میکند.
3. سیستم استارت
شامل استارت الکتریکی، کلید استارت و سیمکشی مربوطه است.
4. باتری
باتری انرژی لازم برای راهاندازی موتور را تأمین میکند.
5. مخزن سوخت
محل نگهداری سوخت موتور است و بسته به مدل ظرفیتهای مختلفی دارد.
6. تابلو کنترل
در این قسمت معمولاً ابزارهایی مانند ولتمتر، کلیدها، فیوزها و خروجیهای برق قرار دارند.
7. سیستم خنککننده
برای جلوگیری از داغ شدن موتور استفاده میشود و معمولاً به صورت هوا خنک طراحی میشود.
انواع سوخت در موتور برق
موتور برقها از نظر سوخت به چند نوع تقسیم میشوند:
موتور برق بنزینی
رایجترین نوع موتور برق قابل حمل است و بیشتر برای مصارف خانگی استفاده میشود.
موتور برق دیزلی
این نوع مصرف سوخت کمتری دارد و برای کارهای سنگین و صنعتی مناسبتر است.
موتور برق گازی
با گاز شهری یا کپسول گاز کار میکند و آلودگی کمتری تولید میکند.
مزایای موتور برق استارتی دارای باتری
روشن شدن آسان بدون نیاز به هندل
سرعت بالاتر در راهاندازی
مناسب برای افراد مسن یا استفاده مداوم
امکان نصب سیستم استارت خودکار (ATS) در برخی مدلها
کاربردهای موتور برق
موتور برق تکفاز و سهفاز در زمینههای مختلفی استفاده میشود:
تأمین برق اضطراری در منازل
استفاده در مغازهها و فروشگاهها
پروژههای ساختمانی
مزارع و باغها
کارگاههای صنعتی
کمپینگ و مناطق دور از شبکه برق
نکات مهم هنگام خرید موتور برق
برای انتخاب موتور برق مناسب باید چند نکته مهم را در نظر گرفت:
توان مورد نیاز
ابتدا باید مجموع توان دستگاههایی که قرار است به موتور برق وصل شوند محاسبه شود.
نوع برق خروجی
اگر تجهیزات شما تکفاز هستند، موتور برق تکفاز کافی است. برای تجهیزات صنعتی باید سهفاز انتخاب شود.
نوع سوخت
بسته به دسترسی و هزینه سوخت میتوان بین بنزینی، دیزلی یا گازی انتخاب کرد.
سیستم استارت
مدلهای استارتی راحتتر هستند و کار با آنها سادهتر است.
کیفیت و برند
انتخاب برند معتبر باعث افزایش طول عمر دستگاه میشود.
نگهداری و سرویس موتور برق
برای افزایش عمر موتور برق باید به نگهداری آن توجه کرد.
تعویض منظم روغن موتور
بررسی سطح سوخت
شارژ و سلامت باتری
تمیز کردن فیلتر هوا
روشن کردن دورهای دستگاه در صورت عدم استفاده طولانی
نکات ایمنی
استفاده از موتور برق نیازمند رعایت نکات ایمنی است:
استفاده در فضای باز برای جلوگیری از مسمومیت با گاز مونوکسید کربن
دور نگه داشتن از مواد اشتعالزا
استفاده از سیم و کابل مناسب
جلوگیری از اضافه بار

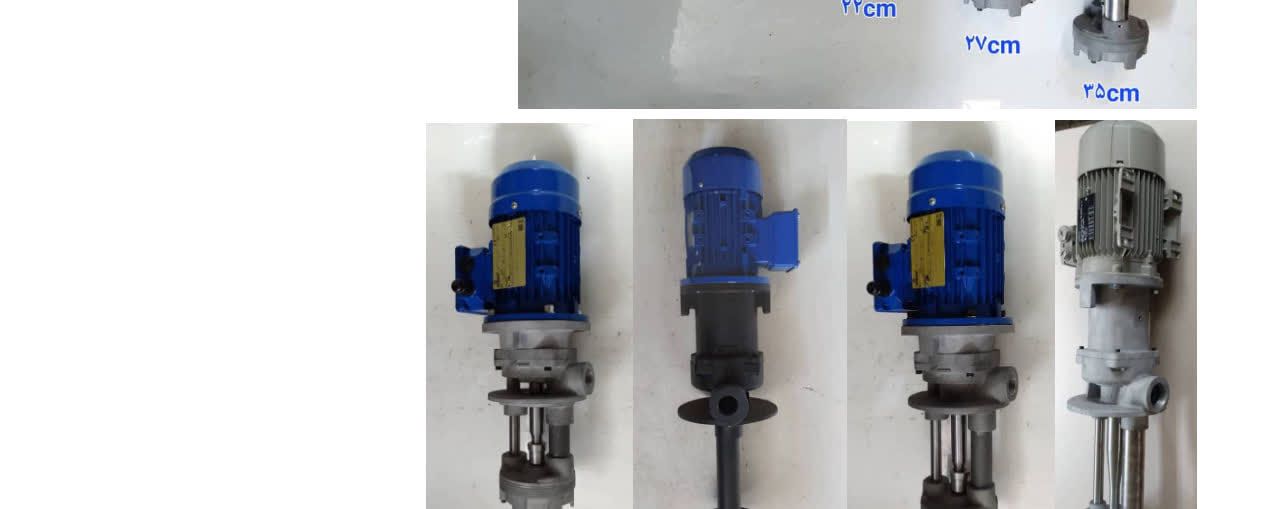

الکتروپمپ آب صابون
الکتروپمپ آب صابون (Coolant Pump) یکی از اجزای حیاتی در ماشینآلات صنعتی و تراشکاری است. وظیفه اصلی این پمپ، به گردش درآوردن مایع خنککننده (مخلوط آب و روغن حلشونده) بر روی ابزار برش و قطعه کار است.
در ادامه به بررسی جامع کاربردها، وظایف و اهمیت این دستگاه پرداخته میشود:
۱. وظایف اصلی الکتروپمپ آب صابون
خنککاری (Cooling): در فرآیندهای ماشینکاری، اصطکاک شدید بین ابزار و قطعه کار باعث تولید گرمای بسیار زیادی میشود. این گرما میتواند باعث دفرمه شدن قطعه یا سوختن لبههای ابزار شود. پمپ با پاشش مداوم سیال، این حرارت را جذب و دفع میکند.
روانکاری (Lubricating): روغن موجود در ترکیب آب صابون، اصطکاک بین ابزار و قطعه را کاهش داده و باعث میشود عملیات برش نرمتر انجام شود. این امر منجر به بهبود کیفیت سطحی قطعه (صافی سطح) میگردد.
شستشو و تخلیه براده (Chip Removal): فشار مایع خروجی از پمپ باعث میشود برادههای فلزی و ذرات ریز از محل برش شسته شده و به سینی تخلیه منتقل شوند. این کار از گیر کردن براده زیر ابزار و ایجاد خط و خش روی قطعه جلوگیری میکند.
جلوگیری از زنگزدگی: مواد افزودنی در روغن آب صابون، لایهای محافظ روی قطعه کار و اجزای دستگاه ایجاد میکنند تا از اکسیداسیون و زنگزدگی جلوگیری شود.
۲. موارد استفاده و کاربردها
این پمپها در طیف گستردهای از ماشینآلات صنایع فلزی حضور دارند:
دستگاههای تراش (Lathe): برای خنککاری الماسه تراشکاری.
دستگاههای فرز (Milling): جهت پاشش سیال روی تیغهفرز در هنگام باربرداری.
دستگاههای مته و رادیال: برای جلوگیری از داغ شدن مته در سوراخکاریهای عمیق.
دستگاههای سنگزنی (Grinding): به دلیل اصطکاک بسیار بالا در سنگزنی، حضور پمپ آب صابون حیاتی است.
ارههای نواری و دیسکی: برای خنک نگه داشتن دندانههای اره و افزایش طول عمر آنها.
دستگاههای CNC: در این دستگاهها پمپها معمولاً با فشار بالاتر و به صورت اتوماتیک توسط سیستم کنترل مدیریت میشوند.
۳. ساختار فنی و ویژگیها
الکتروپمپهای آب صابون معمولاً از نوع سانتریفیوژ (گریز از مرکز) هستند. بدنه آنها اغلب از جنس چدن، آلومینیوم یا پلاستیکهای مقاوم در برابر مواد شیمیایی ساخته میشود.
طراحی غوطهور: بخش پمپ (پروانه) داخل مخزن مایع قرار میگیرد، در حالی که الکتروموتور بیرون از مایع و در قسمت بالا تعبیه شده است.
دبی و هد: قدرت این پمپها بر اساس لیتر بر دقیقه (L/min) و ارتفاع پرتاب مایع (متر) سنجیده میشود.
۴. مزایای استفاده از الکتروپمپ استاندارد
افزایش عمر ابزار: با کاهش دما، استهلاک ابزارهای گرانقیمت برشی به شدت کاهش مییابد.
دقت ابعادی: جلوگیری از انبساط حرارتی قطعه کار باعث میشود اندازههای نهایی با نقشه تطابق دقیق داشته باشند.
سرعت تولید: امکان باربرداری با سرعت و عمق بیشتر (بدون ترس از سوختن ابزار) فراهم میشود.
۵. نکات نگهداری
برای عملکرد بهینه پمپ آب صابون، رعایت موارد زیر الزامی است:
۱. پاکسازی مخزن: تمیز کردن دورهای مخزن از لجن و برادههای تهنشین شده.
۲. تنظیم غلظت: حفظ نسبت مناسب آب و روغن
۳. جلوگیری از خشک کار کردن: پمپ نباید بدون مایع روشن بماند، زیرا باعث آسیب به فیبر و فنر یا پروانه میشود.
۴. فیلتراسیون: استفاده از توری در مسیر ورودی پمپ برای جلوگیری از ورود ذرات درشت به داخل ماردون یا پروانه.
نتیجهگیری:
الکتروپمپ آب صابون نه تنها یک ابزار جانبی، بلکه قلب تپنده سیستمهای برادهبرداری است که کیفیت، دقت و صرفه اقتصادی تولید را تضمین میکند.

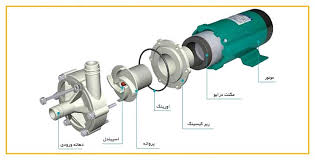

پمپ اسید در صنایع گالوانیزه و آبکاری: چالشهای نگهداری و راهکارهای پیشگیری از خوردگی تجهیزات
در صورت داشتن هر گونه سوال با کارشناسان الکترو صنعت تماس بگیرید:
همراه: 09127773840
اینستاگرام: elektoromotor_dc
آدرس: تهران- خیابان سعدی جنوبی- کوچه بانک ملت ،پاساژ الکتروپمپ ایران ،پلاک 1
تلفن ثابت: 33947434 -36417695

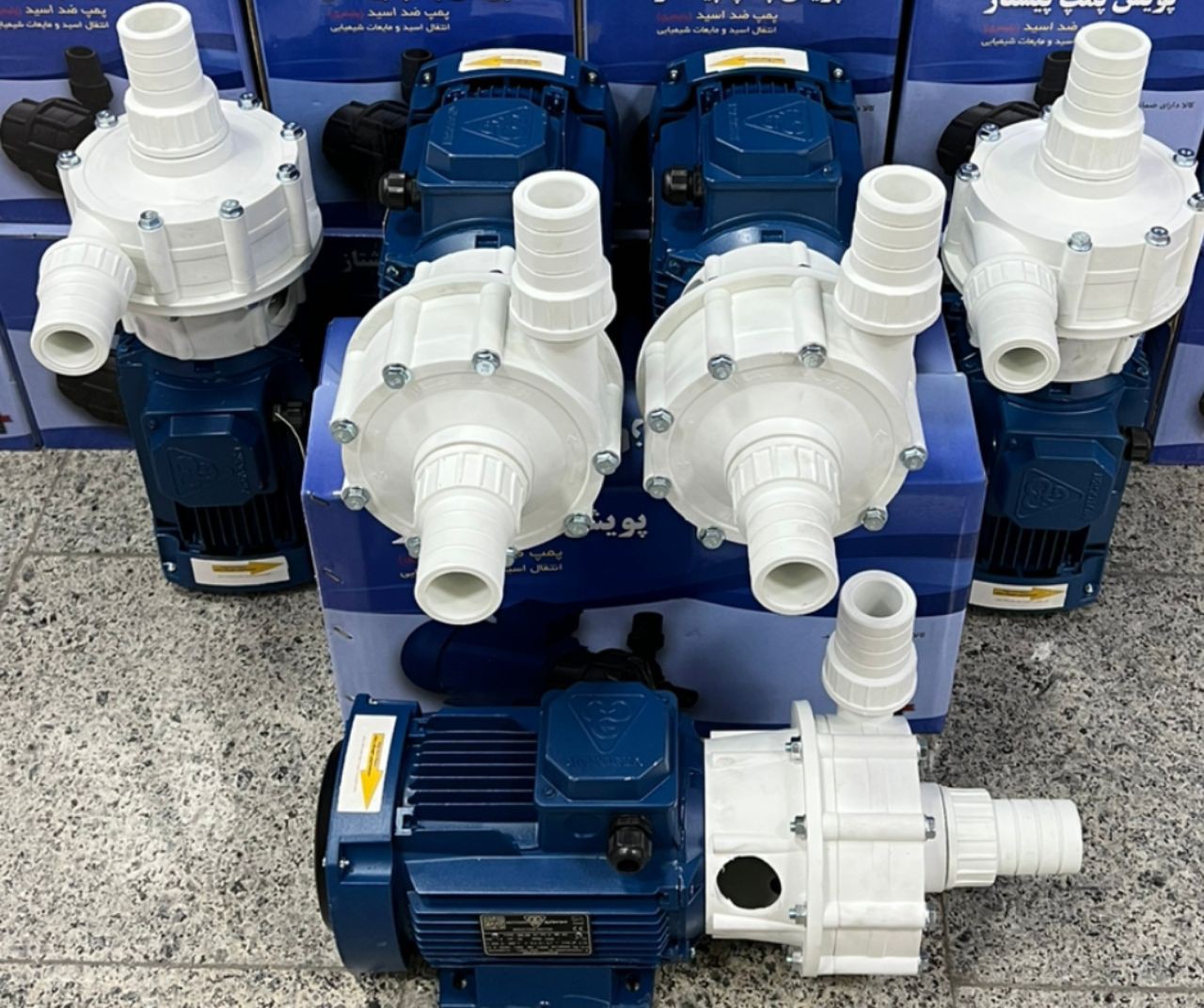

پمپهای اسید در صنایع گالوانیزه و آبکاری به عنوان تجهیزات کلیدی در فرآیندهای تولید و حفاظت از تجهیزات مورد استفاده قرار میگیرند. این پمپها وظیفه انتقال و پمپاژ انواع اسیدها را به عهده دارند و در نتیجه، در معرض خوردگی و آسیب ناشی از مواد شیمیایی قرار میگیرند. چالشهای نگهداری این پمپها به ویژه در محیطهای صنعتی، شامل کاهش عملکرد، افزایش هزینههای تعمیر و نگهداری، و در نهایت عدم کارایی سیستمهای اتوماسیون صنعتی میشود. برای مقابله با این چالشها، نیاز به استفاده از تجهیزات پیشرفته مانند سروو موتور و درایوهای مناسب وجود دارد که میتوانند به بهینهسازی عملکرد پمپها کمک کنند. این سیستمها به کنترل دقیق سرعت و گشتاور پمپها کمک میکنند و به این ترتیب، عمر مفید تجهیزات را افزایش میدهند. همچنین، استفاده از موتورهای AC و DC با کیفیت بالا نیز میتواند به کاهش مشکلات ناشی از نوسانات برقی و افزایش کارایی سیستمهای کنترلی کمک کند. برای پیشگیری از خوردگی تجهیزات در صنایع گالوانیزه و آبکاری، اجرای راهکارهای متنوعی ضروری است. نخستین گام، انتخاب مواد با کیفیت و مقاوم در برابر خوردگی برای ساخت پمپها و لوازم جانبی آنها است. به علاوه، استفاده از پوششهای محافظ و سیستمهای تصفیه آب برای کاهش غلظت مواد شیمیایی، از جمله اقداماتی است که میتواند به کاهش آسیبهای ناشی از خوردگی کمک کند. همچنین، نگهداری منظم و بازرسیهای دورهای از تجهیزات، میتواند به شناسایی مشکلات قبل از تبدیل شدن به بحران کمک کند. در این راستا، استفاده از تجهیزات اتوماسیون صنعتی برای نظارت و کنترل دقیق شرایط عملیاتی پمپها، بهبود عملکرد و افزایش ایمنی در فرآیندهای تولید را به ارمغان میآورد. به طور کلی، ترکیب تکنولوژیهای نوین و روشهای پیشگیرانه میتواند به تحقق اهداف تولیدی و کاهش هزینههای تعمیر و نگهداری کمک شایانی نماید.
پمپ اسید و تکنولوژی نانو: بررسی تاثیر پوششهای سرامیکی در افزایش طول عمر قطعات داخلی
در صورت داشتن هر گونه سوال با کارشناسان الکترو صنعت تماس بگیرید:
همراه: 09127773840
اینستاگرام: elektoromotor_dc
آدرس: تهران- خیابان سعدی جنوبی- کوچه بانک ملت ،پاساژ الکتروپمپ ایران ،پلاک 1
تلفن ثابت: 33947434 -36417695
پمپهای اسید به عنوان یکی از تجهیزات کلیدی در صنایع مختلف، به ویژه در فرآیندهای شیمیایی و تولیدی، نقش مهمی ایفا میکنند. این پمپها به دلیل عملکرد ویژه خود در انتقال مواد شیمیایی خشن، نیاز به طراحی و ساختاری دارند که بتواند در برابر خوردگی و سایش مقاومت کند. یکی از راهکارهای نوین برای افزایش طول عمر قطعات داخلی پمپهای اسید، استفاده از پوششهای سرامیکی است. این پوششها به طور خاص به دلیل خواص ضدخوردگی و مقاومت بالا در برابر سایش، میتوانند عمر مفید قطعات داخلی را به میزان قابل توجهی افزایش دهند. در این راستا، تکنولوژی نانو نیز به کار گرفته میشود تا با ایجاد نانوذرات در ترکیب پوششها، ویژگیهای مکانیکی و شیمیایی آنها بهبود یابد. در نتیجه، پوششهای سرامیکی نانو میتوانند به عنوان یک راهکار موثر برای افزایش کارایی و کاهش هزینههای تعمیر و نگهداری در پمپهای اسید عمل کنند. از سوی دیگر، با توجه به اینکه کنترل و اتوماسیون در صنایع مدرن به یک ضرورت تبدیل شده است، ادغام فناوریهای پیشرفته مانند سروو موتور، درایو و کنترلرها در طراحی پمپهای اسید، میتواند به بهبود عملکرد و دقت در انتقال مواد کمک کند. این فناوریها امکان کنترل دقیق دما و فشار را فراهم میآورند که در فرآیندهای شیمیایی بسیار حیاتی است. همچنین، موتورهای AC و DC با تواناییهای منحصر به فرد خود در تنظیم سرعت و گشتاور، میتوانند به بهینهسازی عملکرد پمپهای اسید کمک کنند. به طور کلی، استفاده از پوششهای سرامیکی و تکنولوژی نانو، همراه با به کارگیری تجهیزات پیشرفته اتوماسیون صنعتی میتواند به افزایش طول عمر و کارایی پمپهای اسید منجر شود و در نهایت، به کاهش هزینههای عملیاتی و بهبود کیفیت محصولات نهایی کمک کند.
انکودر ریزالور؛ تفاوتهای ساختاری و عملکردی که باید بدانید
در صورت داشتن هر گونه سوال با کارشناسان الکترو صنعت تماس بگیرید:
همراه: 09127773840
اینستاگرام: elektoromotor_dc
آدرس: تهران- خیابان سعدی جنوبی- کوچه بانک ملت ،پاساژ الکتروپمپ ایران ،پلاک 1
تلفن ثابت: 33947434 -36417695
انکودر ریزالور به عنوان یکی از اجزای کلیدی در سیستمهای اتوماسیون صنعتی، نقش بسیار مهمی در کنترل و نظارت بر عملکرد موتورهای AC و DC و همچنین سروو موتورهای پیشرفته دارد. این انکودرها با دقت بالا و قابلیت تشخیص موقعیت، سرعت و جهت حرکت میتوانند به بهبود عملکرد سیستمهای پیچیده کمک کنند. تفاوتهای ساختاری انکودر ریزالور نسبت به دیگر انکودرها شامل نوع سنسور، طراحی مکانیکی و روشهای اتصال است. انکودرهای ریزالور معمولاً از سنسورهای نوری یا مغناطیسی استفاده میکنند و به دلیل ابعاد کوچک و وزن سبک، در فضاهای محدود به راحتی قابل نصب هستند. این ویژگیها باعث میشود که انکودر ریزالور در سیستمهای رباتیک، دستگاههای CNC و خطوط تولید خودکار بسیار مورد استفاده قرار گیرد. در کنار تفاوتهای ساختاری، عملکرد انکودر ریزالور نیز دارای ویژگیهای منحصر به فردی است. این انکودرها میتوانند با دقت بسیار بالا اطلاعات مربوط به موقعیت و سرعت را به کنترلرها منتقل کنند. این دادهها به کنترلرها اجازه میدهد تا عملکرد موتور را بهینهسازی کرده و از بروز مشکلاتی مانند حرکت نادرست یا لرزش جلوگیری کنند. انکودر ریزالور به دلیل قابلیتهای خود، نه تنها در صنایع تولیدی، بلکه در صنایع خودروسازی و هوافضا نیز کاربرد دارد. در نهایت، در انتخاب انکودر مناسب برای پروژهها، توجه به مشخصات فنی، کیفیت و قیمت آن از اهمیت ویژهای برخوردار است. با توجه به نیازهای خاص هر سیستم و محیط کار، انتخاب انکودر ریزالور مناسب میتواند تأثیر زیادی بر روی کارایی و بهرهوری سیستمهای اتوماسیون صنعتی داشته باشد.

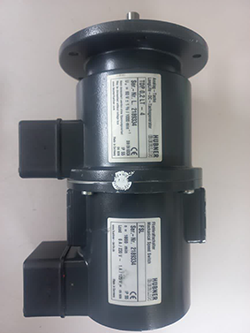

تاکو ژنراتور هابنر آلمان - مقایسه فنی تاکوژنراتور DC و AC؛ کدام یک برای پروژه شما مناسبتر است؟
در صورت داشتن هر گونه سوال با کارشناسان الکترو صنعت تماس بگیرید:
همراه: 09127773840
اینستاگرام: elektoromotor_dc
آدرس: تهران- خیابان سعدی جنوبی- کوچه بانک ملت ،پاساژ الکتروپمپ ایران ،پلاک 1
تلفن ثابت: 33947434 -36417695
انتخاب بین تاکوژنراتور DC و AC یکی از تصمیمات کلیدی در طراحی سیستمهای فیدبک سرعت است. هرچند هر دو یک هدف را دنبال میکنند، اما تفاوت در ساختار داخلی و سیگنال خروجی، کاربرد آنها را کاملاً متفاوت میکند.در ادامه، این دو را از نظر فنی با هم مقایسه میکنیم:۱. تاکوژنراتور DC (جریان مستقیم)این مدل رایجترین نوع در صنعت است و مانند یک موتور DC کوچک عمل میکند که در حالت ژنراتوری قرار گرفته است.ساختار: دارای آهنربای دائمی در استاتور و سیمپیچ در روتور است که از طریق کموتاتور و جاروبک (Brush) ولتاژ را خارج میکند.خروجی: یک ولتاژ مستقیم (DC) که دامنه آن با سرعت نسبت مستقیم دارد.تشخیص جهت: بسیار ساده است؛ با تغییر جهت چرخش، قطبیت (Positive/Negative) ولتاژ خروجی عوض میشود.مزیت: درک سیگنال خروجی برای درایوهای قدیمی بسیار ساده است و نیازی به یکسوسازی ندارد.عیب اصلی: وجود جاروبک باعث ایجاد اصطکاک، نویز الکتریکی (جرقه) و نیاز به نگهداری دورهای میشود.۲. تاکوژنراتور AC (جریان متناوب)این مدل برای رفع مشکلات مکانیکی مدلهای DC طراحی شده است و شبیه به یک آلترناتور کوچک عمل میکند.ساختار: معمولاً روتور از آهنربای دائمی ساخته شده و سیمپیچها در استاتور قرار دارند. بنابراین فاقد جاروبک و کموتاتور است.خروجی: یک ولتاژ متناوب (AC) که هم دامنه (Amplitude) و هم فرکانس آن با سرعت تغییر میکند.تشخیص جهت: سختتر از مدل DC است و معمولاً برای تشخیص جهت به مدارهای جانبی یا سنسورهای اضافی نیاز دارد.مزیت: طول عمر بسیار بالا، عدم وجود جرقه و نویز الکتریکی، و مناسب برای محیطهای قابل اشتعال.عیب اصلی: برای استفاده در سیستمهای کنترلی معمولاً باید ابتدا خروجی آن به DC تبدیل (یکسو) شود.جدول مقایسه فنی در یک نگاهمشخصهتاکوژنراتور DCتاکوژنراتور ACنوع خروجیولتاژ مستقیم (خطی)ولتاژ متناوب (سینوسی)جاروبک و کلکتوردارد (نیاز به سرویس دارد)ندارد (بدون استهلاک مکانیکی)تشخیص جهتبا تغییر قطبیت (آسان)نیاز به مدار تشخیص فاز (دشوار)نویز الکتریکیزیاد (به دلیل جرقه جاروبک)بسیار ناچیزدقت در دور پایینخوبضعیف (به دلیل افت فرکانس)کدام یک برای پروژه شما مناسبتر است؟تاکوژنراتور DC را انتخاب کنید اگر:سیستم کنترل شما قدیمی است و ورودی آنالوگ +/- دریافت میکند.تشخیص جهت چرخش برایتان حیاتی است.در محیطهای تمیز کار میکنید که جرقه جاروبک خطرناک نیست.تاکوژنراتور AC را انتخاب کنید اگر:به دنبال سیستمی با "نگهداری صفر" (Maintenance-free) هستید.در محیطهای مرطوب، پر از گرد و غبار یا دارای خطر انفجار فعالیت دارید.عمر طولانی دستگاه برایتان اولویت اول است.
تاکو ژنراتور هابنر آلمان -تاکوژنراتور در برابر انکودر (Encoder)؛ بررسی برتریها و نقاط ضعف در عصر دیجیتال
در صورت داشتن هر گونه سوال با کارشناسان الکترو صنعت تماس بگیرید:
همراه: 09127773840
اینستاگرام: elektoromotor_dc
آدرس: تهران- خیابان سعدی جنوبی- کوچه بانک ملت ،پاساژ الکتروپمپ ایران ،پلاک 1
تلفن ثابت: 33947434 -36417695
در دنیای اتوماسیون صنعتی، انتخاب بین تاکوژنراتور و انکودر همیشه یکی از چالشهای مهندسان بوده است. در حالی که انکودرها پادشاهان دنیای دیجیتال هستند، تاکوژنراتورها هنوز در برخی سنگرهای صنعتی با قدرت باقی ماندهاند.در ادامه، این دو تکنولوژی را از زوایای مختلف مقایسه میکنیم:۱. ماهیت سیگنال خروجی (آنالوگ در برابر دیجیتال)اصلیترین تفاوت این دو در نوع زبانی است که با آن صحبت میکنند:تاکوژنراتور: یک خروجی آنالوگ (ولتاژ مستقیم یا متناوب) تولید میکند. این ولتاژ با سرعت رابطه خطی دارد.انکودر: یک سری پالس دیجیتال (صفر و یک) تولید میکند. کنترلر با شمردن این پالسها در واحد زمان، سرعت و موقعیت را محاسبه میکند.۲. مقایسه از نظر پارامترهای عملکردیپارامترتاکوژنراتور (Tachogenerator)انکودر (Encoder)دقتمتوسط (خطای خطیسازی وجود دارد)بسیار بالا (دقت در حد کسری از درجه)اندازهگیری موقعیتغیرممکن (فقط سرعت را میسنجد)عالی (موقعیت دقیق زاویهای را میدهد)نویزپذیریحساس به نویزهای الکترومغناطیسیمقاومتر (به دلیل ماهیت دیجیتال)پاسخ زمانیآنی و لحظهای (Real-time)وابسته به نرخ پردازش کنترلراستهلاکزیاد (به دلیل وجود جاروبک در مدل DC)بسیار کم (بهویژه در مدلهای نوری)۳. چرا هنوز از تاکوژنراتور استفاده میشود؟ (نقاط قوت)با وجود پیشرفت انکودرها، تاکوژنراتورها در این موارد برتری دارند:سادگی درایو: برای درک سیگنال تاکو، نیازی به پردازشگرهای پیچیده نیست؛ یک مدار مقایسه ولتاژ ساده کافی است.پایداری در محیطهای سخت: در محیطهایی با دمای بسیار بالا یا ارتعاشات شدید که سنسورهای نوری انکودر ممکن است آسیب ببینند، تاکوژنراتورهای مغناطیسی بسیار جانسخت عمل میکنند.فیدبک آنی: در سیستمهای سروو قدیمی، پاسخ آنالوگ تاکوژنراتور سریعتر از ترجمه پالسهای دیجیتال توسط میکروکنترلرهای قدیمی بود.۴. چرا انکودرها برنده عصر دیجیتال هستند؟ (نقاط قوت)ترکیب سرعت و موقعیت: انکودر نه تنها میگوید موتور با چه سرعتی میچرخد، بلکه دقیقاً میگوید شفت در چه زاویهای قرار دارد.عدم افت کیفیت با مسافت: سیگنالهای دیجیتال را میتوان بدون افت کیفیت (برخلاف ولتاژ آنالوگ) به فاصلههای دورتر فرستاد.هزینه و ابعاد: انکودرهای مدرن بسیار کوچکتر و ارزانتر از تاکوژنراتورهای حجیم و سنگین هستند.
تاکوژنراتور هابنر آلمان -نقش تاکوژنراتور در اتوماسیون ماشینهای CNC و آسانسورهای صنعتی
در صورت داشتن هر گونه سوال با کارشناسان الکترو صنعت تماس بگیرید:
همراه: 09127773840
اینستاگرام: elektoromotor_dc
آدرس: تهران- خیابان سعدی جنوبی- کوچه بانک ملت ،پاساژ الکتروپمپ ایران ،پلاک 1
تلفن ثابت: 33947434 -36417695
نقش تاکوژنراتور در سیستمهای حساسی مثل CNC و آسانسور، فراتر از یک اندازهگیری ساده است؛ در واقع این قطعه ضامن دقت حرکت و امنیت سرنشینان است. در ادامه، نقش این سنسور را در این دو حوزه بررسی میکنیم:
۱. نقش تاکوژنراتور در ماشینهای CNC
در ماشینهای کنترل عددی (CNC)، دقت در حد میکرون اهمیت دارد. تاکوژنراتور به عنوان بخشی از سیستم سروو (Servo System) عمل میکند:
ثبات سرعت اسپیندل: برای اینکه برش فلز با کیفیت یکنواخت انجام شود، سرعت چرخش ابزار (Spindle) نباید تحت فشارِ برش تغییر کند. تاکوژنراتور هرگونه افت سرعت ناشی از درگیری با قطعه کار را به درایو گزارش میدهد تا بلافاصله جبران شود.
کنترل دقیق شتاب: در حین حرکت محورها (X, Y, Z)، تاکوژنراتور کمک میکند تا تغییر سرعت به صورت خطی و بدون لرزش انجام شود. این امر مانع از ایجاد خطای ابعادی روی قطعه کار میشود.
هماهنگی محورها: برای تراشیدن یک دایره کامل، سرعت دو محور باید دقیقاً با هم هماهنگ باشد. فیدبک آنی تاکوژنراتور این هماهنگی را در لحظه (Real-time) ممکن میسازد.
۲. نقش تاکوژنراتور در آسانسورهای صنعتی و کارگاهی
در آسانسورها، کیفیت حرکت (Ride Quality) حرف اول را میزند. نقش تاکوژنراتور در اینجا بیشتر جنبه رفاهی و ایمنی دارد:
جلوگیری از تکانهای ناگهانی (Jerk Control): حتماً تجربه کردهاید که برخی آسانسورها هنگام شروع حرکت یا توقف، تکان شدیدی دارند. تاکوژنراتور با ارسال ولتاژ دقیق به تابلو فرمان، باعث میشود منحنی شتاب به صورت "S" باشد؛ یعنی حرکت نرم شروع شده و نرم تمام شود.
توقف تراز با طبقه (Leveling): یکی از چالشهای آسانسور، ایستادن دقیق همسطح با کف طبقه است. تاکوژنراتور با مانیتورینگ دقیق سرعت در لحظات نهایی نزدیک شدن به طبقه، به سیستم ترمز کمک میکند تا دقیقاً در نقطه صفر متوقف شود.
ایمنی در برابر اضافه بار: اگر وزن کابین بیش از حد باشد، موتور تحت فشار قرار میگیرد. تاکوژنراتور با تشخیص ناتوانی موتور در رسیدن به سرعت نامی، میتواند سیگنال خطا صادر کرده و از حرکت سیستم جلوگیری کند.
تاکوژنراتور چیست؟ بررسی اصول عملکرد و کاربرد آن در سیستمهای کنترل حرکت
در صورت داشتن هر گونه سوال با کارشناسان الکترو صنعت تماس بگیرید:
همراه: 09127773840
اینستاگرام: elektoromotor_dc
آدرس: تهران- خیابان سعدی جنوبی- کوچه بانک ملت ،پاساژ الکتروپمپ ایران ،پلاک 1
تلفن ثابت: 33947434 -36417695
تاکوژنراتور (Tachogenerator) به عنوان یک سنسور آنالوگ حیاتی برای اندازهگیری سرعت دورانی موتورها، موضوعات فنی و کاربردی بسیار خوبی برای مقالهنویسی دارد. در اینجا ۶ موضوع با رویکردهای مختلف (آموزشی، مقایسهای و تعمیراتی) برای شما آماده کردهام:
۱. تاکوژنراتور چیست؟ بررسی اصول عملکرد و کاربرد آن در سیستمهای کنترل حرکت
این مقاله میتواند به عنوان یک راهنمای پایه، نحوه تبدیل انرژی مکانیکی به ولتاژ آنالوگ را توضیح دهد و نقش آن را در ثبات سرعت موتورهای صنعتی بررسی کند.
۲. مقایسه فنی تاکوژنراتور DC و AC؛ کدام یک برای پروژه شما مناسبتر است؟
در این موضوع به تفاوتهای ساختاری (مثل وجود جاروبک در مدل DC) و تفاوت سیگنال خروجی (ولتاژ مستقیم در برابر فرکانس متغیر) پرداخته میشود.
۳. تاکوژنراتور در برابر انکودر (Encoder)؛ بررسی برتریها و نقاط ضعف در عصر دیجیتال
این یک مقاله بسیار کاربردی است که توضیح میدهد چرا با وجود پیشرفت انکودرهای دیجیتال، هنوز در بسیاری از صنایع سنگین از تاکوژنراتورهای آنالوگ استفاده میشود.
۴. راهنمای گامبهگام عیبیابی و تست سلامت تاکوژنراتور با استفاده از مولتیمتر
موضوعی کاملاً فنی و اجرایی برای تکنسینها؛ شامل تست ولتاژ خروجی در دورهای مختلف و بررسی وضعیت جاروبکها و کموتاتور در مدلهای DC.
۵. نقش تاکوژنراتور در اتوماسیون ماشینهای CNC و آسانسورهای صنعتی
بررسی موارد مصرف خاص؛ مثلاً چطور در آسانسورها برای رسیدن به یک حرکت نرم و بدون لرزش (Smooth Ride)، فیدبک لحظهای از تاکوژنراتور گرفته میشود.
۶. تحلیل خطاهای رایج در خروجی تاکوژنراتور؛ از نوسان ولتاژ تا نویزهای مغناطیسی
این مقاله به بررسی پدیدههایی مثل ریپل (Ripple) در خروجی و راهحلهای کاهش نویز برای رسیدن به یک سیگنال دقیق و خطی میپردازد.
گیربکس شفت بغل
در صورت داشتن هر گونه سوال با کارشناسان الکترو صنعت تماس بگیرید:
همراه: 09127773840
اینستاگرام: elektoromotor_dc
آدرس: تهران- خیابان سعدی جنوبی- کوچه بانک ملت ،پاساژ الکتروپمپ ایران ،پلاک 1
تلفن ثابت: 33947434 -36417695
اگر گیربکسهای شفت مستقیم (هلیکال) را به دلیل همراستا بودن ورودی و خروجی، «اتوبان مستقیم» در نظر بگیریم، گیربکسهای شفت بغل (Right-Angle Gearboxes) متخصصان دور زدن و کار در فضاهای محدود هستند.
در این مدل، محور خروجی نسبت به محور ورودی (الکتروموتور) زاویه ۹۰ درجه دارد. این ویژگی زمانی که محدودیت فضا دارید یا نیاز به گشتاور بسیار بالا در زاویهای خاص دارید، نجاتبخش است.
انواع اصلی گیربکس شفت بغل
ما در صنعت دو قهرمان اصلی برای این دسته داریم که تفاوتهای زیادی با هم دارند:
۱. گیربکس حلزونی (Worm Gearbox)
پرکاربردترین و اقتصادیترین نوع شفت بغل است. از یک ماردون (Worm) و یک چرخدنده بشقابی (Wheel) تشکیل شده است.
ویژگی خاص: قابلیت عدم برگشتپذیری (در نسبتهای بالا)؛ یعنی اگر موتور خاموش شود، بار برنمیگردد (مثلاً در بالابرهای کوچک).
نقطه ضعف: بازدهی پایینتر (به دلیل اصطکاک زیاد) و گرم شدن سریع.
۲. گیربکس کرانویل پینیون (Bevel Helical Gearbox)
ترکیبی از چرخدندههای مخروطی و هلیکال است. این گیربکس "برادر قویتر و باهوشتر" مدل حلزونی است.
ویژگی خاص: بازدهی بسیار بالا (حدود ۹۵٪) و تحمل گشتاورهای عظیم.
نقطه ضعف: قیمت بالاتر نسبت به مدل حلزونی.
چرا سراغ شفت بغل میرویم؟
صرفهجویی در فضا: وقتی نمیخواهید طول کل مجموعه (موتور + گیربکس) خیلی زیاد شود، موتور را بغل دستگاه قرار میدهید.
نصب شفت توخالی (Hollow Shaft): اکثر این گیربکسها به صورت "هالو شافت" هستند؛ یعنی مستقیم روی محور دستگاه سوار میشوند و نیازی به کوپلینگ و قطعات اضافی ندارند.
تغییر جهت نیرو: برای دستگاههایی که نیاز دارند نیرو را از بغل دریافت کنند (مثل کانوایرهای زاویهدار).
موتور گیربکس شفت مستقیم
در صورت داشتن هر گونه سوال با کارشناسان الکترو صنعت تماس بگیرید:
همراه: 09127773840
اینستاگرام: elektoromotor_dc
آدرس: تهران- خیابان سعدی جنوبی- کوچه بانک ملت ،پاساژ الکتروپمپ ایران ،پلاک 1
تلفن ثابت: 33947434 -36417695

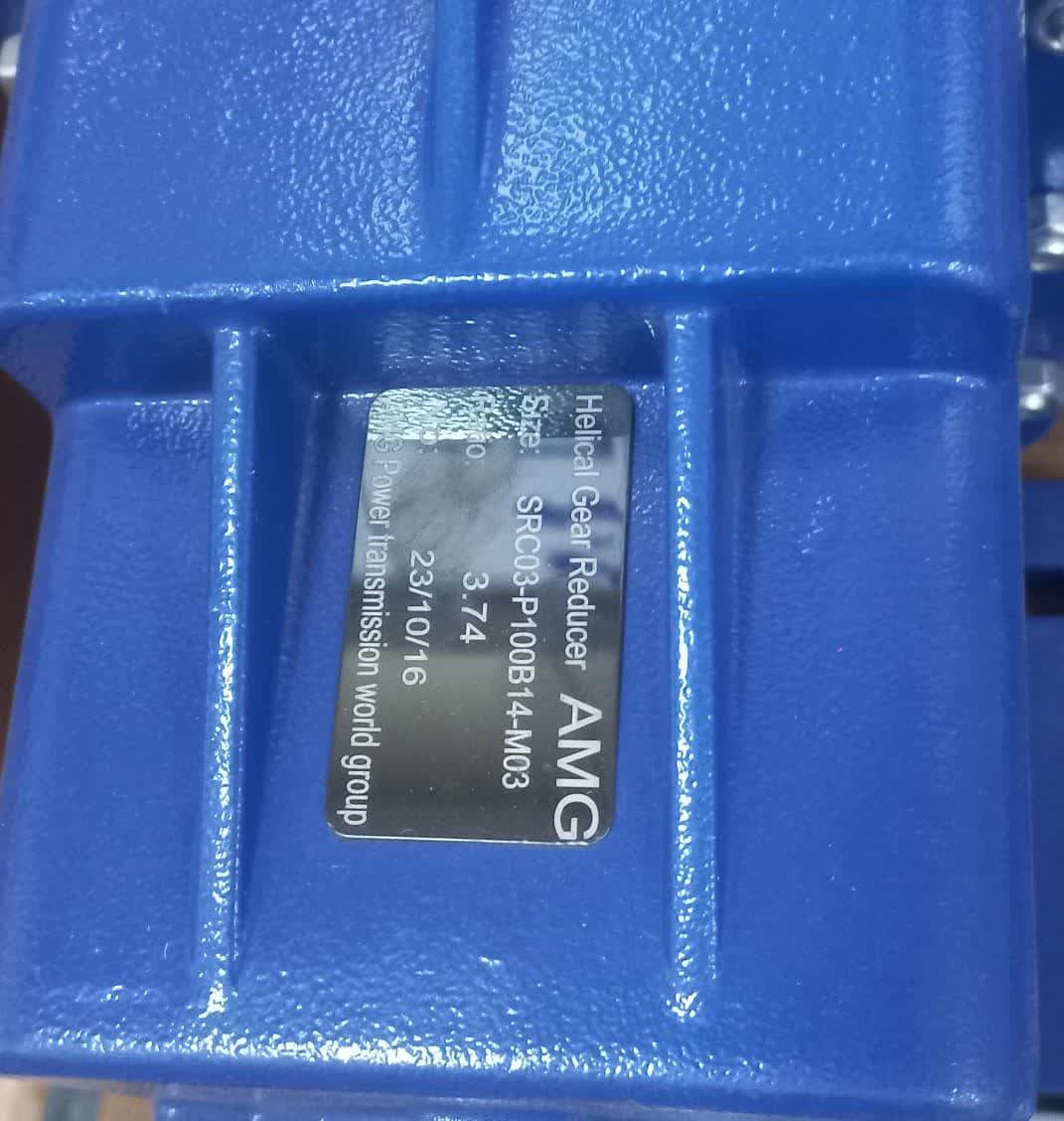

موتور گیربکس شفت مستقیم (که در بازار به آن گیربکس هلیکال یا شفت مستقیم هم میگویند)، یکی از بیادعاترین و در عین حال حیاتیترین مهرههای دنیای صنعت است. اگر به دنبال انتقال قدرت با بازدهی بالا و صدای کم هستید، انتخاب درستی کردهاید.
در ادامه، هر آنچه باید درباره این دستگاه بدانید را به صورت خلاصه و کاربردی بررسی میکنیم:
ساختار و طرز کار
در این گیربکسها، چرخدندهها به صورت مورب (Helical) تراش خوردهاند. برخلاف چرخدندههای معمولی، در اینجا درگیری دندهها به آرامی صورت میگیرد که باعث میشود دستگاه نرمتر کار کند و فشار کمتری به اجزا وارد شود.
انواع مدلهای نصب
بسته به فضایی که در اختیار دارید و نوع اتصال به دستگاه مصرفکننده، این گیربکسها معمولاً در دو مدل کلی عرضه میشوند:
پایهدار (Foot Mounted): برای نصب روی زمین یا شاسی.
فلنجدار (Flange Mounted): برای اتصال مستقیم به بدنه دستگاه (عمودی یا افقی).
ترکیبی (پایه-فلنج): برای کاربردهای خاص که نیاز به مهار بیشتری دارند.
چرا باید از شفت مستقیم استفاده کرد؟ (مزایا)
بازدهی بسیار بالا: این گیربکسها معمولاً بین ۹۰ تا ۹۷ درصد بازدهی دارند که در مقایسه با مدلهای حلزونی (Worm) بسیار بهینهتر هستند.
طول عمر بالا: به دلیل تقسیم فشار روی سطح دندهها، استهلاک به شدت کاهش مییابد.
صدای کم: عملکرد نرم دندههای هلیکال باعث میشود در محیطهای کارگاهی آلودگی صوتی کمتری ایجاد کنند.
تحمل گشتاور بالا: با وجود ابعاد مناسب، قدرت بسیار خوبی در خروجی به شما میدهند.
کاربردهای رایج
این موتور گیربکسها در اکثر صنایع از کوچک تا بزرگ حضور دارند:
نوار نقالهها (Conveyors): برای جابجایی مواد.
میکسرها: در صنایع شیمیایی و غذایی.
صنایع فولاد و سیمان: برای خطوط تولید سنگین.
دستگاههای بستهبندی: به دلیل دقت و حرکت یکنواخت.
ترمز SEW آلمان
ترمز SEW به ترمز الکترومغناطیسی دیسکی تولید شده توسط شرکت آلمانی SEW-EURODRIVE اشاره دارد. این ترمزها اغلب به صورت یکپارچه با الکتروموتورها و گیربکسهای این شرکت (که به الکتروموتورهای ترمزدار SEW معروف هستند) استفاده میشوند تا توقف سریع و ایمن حرکت را فراهم کنند.
ویژگیهای کلیدی ترمز SEW:
نوع ترمز: معمولاً ترمز دیسکی الکترومغناطیسی DC است که به صورت Fail-Safe (ایمن در هنگام قطع برق) عمل میکند.
عملکرد: در حالت عادی، جریان برق سیمپیچ (مگنت) را فعال کرده و باعث دور شدن لنت ترمز از دیسک میشود، در نتیجه موتور آزادانه میچرخد.
ترمزگیری: با قطع جریان برق (یا خاموش شدن عمدی یا نقص در سیستم)، نیروی فنرها دیسک ترمز را به شدت به صفحه ثابت فشار داده و باعث اصطکاک و توقف سریع شفت موتور میشود.
کاربرد: برای مواقعی که نیاز به توقف دقیق و سریع یا نگه داشتن بار در حالت سکون (مانند بالابرها، جرثقیلها، نوار نقالههای شیبدار، پله برقیها و ماشینآلات بستهبندی) باشد، ضروری هستند.
انواع: به صورت ترمز تکی یا ترمز دوبل (Double Brake) عرضه میشوند که ترمز دوبل برای ایمنی بیشتر (رسیدن به سطح عملکرد بالاتر ایمنی PL e) در کاربردهای حساس استفاده میشود.
رکتیفایر (Rectifier) ترمز: این ترمزها چون با جریان DC کار میکنند، برای استفاده در برق متناوب AC (که معمولاً برق ورودی موتور است)، نیاز به یک رکتیفایر (یکسوساز) دارند که جریان AC را به DC تبدیل کند. این رکتیفایرها معمولاً در جعبه ترمینال موتور یا داخل تابلو برق نصب میشوند.
به طور خلاصه، ترمز SEW یک قطعه حیاتی برای ایمنی و کنترل حرکت در سیستمهای انتقال قدرت صنعتی است.
- گیربکس هلیکال SEW آلمان سایز R07.
- گیربکس هلیکال SEW آلمان سایز R17.
- گیربکس هلیکال SEW آلمان سایز R27.
- گیربکس هلیکال SEW آلمان سایز R37.
- گیربکس هلیکال SEW آلمان سایز R47.
- گیربکس شافت مستقیم SEW آلمان سایز R57.
- گیربکس شافت مستقیم SEW آلمان سایز R67.

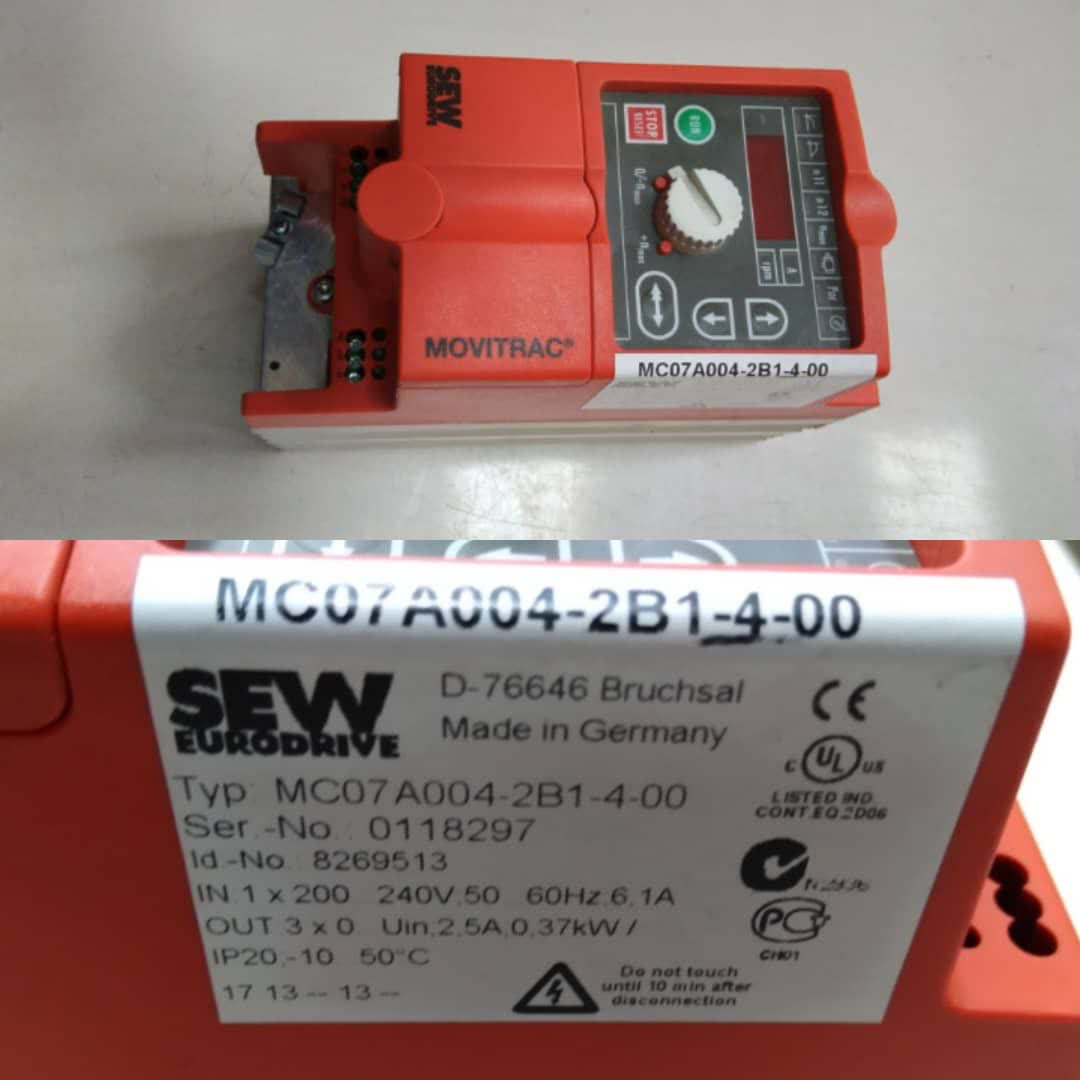

انواع درایو هایSEW آلمان
شرکت SEW-Eurodrive آلمان یکی از تولیدکنندگان پیشرو در زمینه تکنولوژی درایو و اتوماسیون صنعتی است و طیف گستردهای از درایوها و سیستمهای مرتبط را ارائه میدهد. این درایوها شامل موارد زیر میشوند:
۱. اینورترها (مبدلهای فرکانس) و درایوهای الکترونیک قدرت:
MOVIDRIVE®: اینورترهای کاربردی برای کنترل موتورهای AC و سروو درایوها، با قابلیتهای پیشرفته مانند موقعیتیابی و کنترل توالی. (مانند سری MOVIDRIVE® B).
MOVITRAC®: اینورترهای استاندارد یا سادهتر (مانند سری MOVITRAC® B و MOVITRAC® LTE-B) برای کنترل سرعت و گشتاور موتورهای الکتریکی.
MOVIAXIS®: اینورترهای سروو چندمحوره برای کاربردهای بسیار پویا.
MOVIFIT®: درایوهای غیرمتمرکز/مکاترونیک (Decentralized Drives) و استارترهای موتور که اغلب برای نصب نزدیک به موتور در محیطهای صنعتی طراحی شدهاند.
۲. موتور گیربکسها (Gearmotors) و گیربکسها (Gear Units):
اگرچه اینها درایوهای الکترونیک قدرت نیستند، اما بخش اصلی سیستمهای درایو مکانیکی را تشکیل میدهند و به عنوان "درایو" شناخته میشوند. SEW انواع مختلفی از اینها را تولید میکند:
گیربکسهای استاندارد (Standard Gear Units/Gearmotors):
سری R: گیربکس هلیکال (شافت مستقیم).
سری F: گیربکس هلیکال آویز (شافت موازی).
سری K: گیربکس هلیکال اریب یا کرانویل پینیون (Helical-bevel).
سری S: گیربکس هلیکال حلزونی (Helical-worm).
سری W (SPIROPLAN®): گیربکسهای زاویه راست جمع و جور.
گیربکسهای صنعتی (Industrial Gear Units): برای کاربردهای سنگین با گشتاور بالا (مانند سری X.e).
گیربکسهای سروو (Servo Gearmotors): با دقت و پویایی بالا (مانند سری BS.F و PS.F/PS.C).
گیربکسهای خاص: مانند گیربکسهای ضد انفجار (Explosion-proof) و گیربکسهای فولاد ضد زنگ (Stainless Steel Gear Units) برای محیطهای خاص.
۳. موتورها (Motors):
موتورهای AC (ناهمزمان): سریهای مختلفی برای کاربردهای عمومی (مانند DR..).
سرووموتورها: برای کاربردهایی که نیاز به دقت بالا و کنترل دقیق حرکت دارند (مانند سری CMP.. و CM3C..).
موتورهای خاص: مانند موتورهای آسپتیک (Aseptic) برای محیطهای بهداشتی و موتورهای ضد انفجار.
۴. سیستمهای مکاترونیک و درایوهای غیرمتمرکز:
MOVIGEAR®: یک واحد درایو مکاترونیک که موتور، گیربکس و اینورتر را در یک محفظه فشرده ترکیب میکند و برای سیستمهای حمل و نقل مواد و کانوایرها مناسب است.
SEW-Eurodrive یک سیستم ماژولار کامل را ارائه میدهد که به کاربران اجازه میدهد تا اجزای مختلف (مانند موتور، گیربکس و اینورتر) را بر اساس نیازهای خاص کاربرد خود با هم ترکیب کنند.
انواع درایوهای کنترل تکنیک
شرکت Control Techniques (که اکنون بخشی از Nidec Corporation است) طیف گستردهای از درایوها را برای کاربردهای مختلف صنعتی تولید میکند. این درایوها به طور کلی به سه دسته اصلی تقسیم میشوند، به علاوه برخی مدلهای تخصصی:
۱. درایوهای AC (VFDs / Inverters)
این درایوها برای کنترل سرعت و گشتاور موتورهای جریان متناوب (AC) استفاده میشوند و رایجترین نوع درایو هستند. این دسته خود به چند زیرمجموعه تقسیم میشود:
درایوهای AC با کاربری عمومی (General Purpose AC Drives): برای کاربردهای استاندارد و عمومی صنعتی که به کنترل دقیق و پیچیده نیاز ندارند (مانند پمپها، فنها، نوار نقالهها).
مثالها: سری Commander C (مانند Commander C200 و C300)، Commander S.
درایوهای AC با کارایی بالا (High Performance AC Drives): برای کاربردهای پیشرفتهتر که به کنترل دقیق سرعت، گشتاور و موقعیت نیاز دارند. اغلب میتوانند موتورهای AC و سروو را کنترل کنند.
مثالها: سری Unidrive M (مانند Unidrive M400، M600، M700 که یک درایو جهانی (AC/Servo) است).
درایوهای تخصصی (Specialist Drives): مدلهایی که برای کاربردهای خاصی مانند آسانسورها، پمپها و تهویه مطبوع (HVAC) بهینه شدهاند.
مثالها: Elevator Drive E300 (برای آسانسور)، Pump Drive F600 (برای پمپ)، HVAC Drive H300 (برای HVAC).
۲. سروو درایوها (Servo Drives)
این درایوها برای موتورهای سروو طراحی شدهاند و برای کاربردهایی که به دقت بالا در موقعیت، سرعت و دینامیک (شتابگیری و کاهش سرعت سریع) نیاز دارند، استفاده میشوند.
مثالها: سری Digitax HD (برای کاربردهای با دینامیک بالا و بار پالس) و Unidrive M700 (که اغلب به عنوان درایو سروو با کارایی بالا در نظر گرفته میشود).
۳. درایوهای DC
این درایوها برای کنترل سرعت و گشتاور موتورهای جریان مستقیم (DC) استفاده میشوند. اگرچه استفاده از آنها نسبت به درایوهای AC کمتر شده، اما همچنان در برخی صنایع سنگین و قدیمیتر که موتورهای DC موجود هستند، کاربرد دارند.
موتور گیربکس پارس گرجی
شرکت پارس گرجی صنعت یکی از تولیدکنندگان معتبر ایرانی در زمینه ساخت انواع گیربکسهای صنعتی و الکتروگیربکس است. این شرکت با تکیه بر دانش فنی و مهندسی معکوس از روی برندهای اروپایی شناختهشده مانند SEW و VEM، محصولات باکیفیتی را تولید و به بازار عرضه میکند.
انواع محصولات موتور گیربکس پارس گرجی
پارس گرجی انواع مختلفی از گیربکسها را برای کاربردهای متنوع صنعتی تولید میکند. از جمله مهمترین آنها میتوان به موارد زیر اشاره کرد:
گیربکسهای شافت مستقیم (سری R و ZG): این گیربکسها که با نام هلیکال اینلاین (Inline) نیز شناخته میشوند، رایجترین محصولات این شرکت هستند. در این نوع، شفت خروجی و شفت ورودی در یک امتداد قرار دارند. سری ZG بر اساس مدلهای شرکت VEM و سری R بر اساس مدلهای شرکت SEW طراحی شدهاند.
گیربکسهای شافت بغل (سری K): این گیربکسها با نام کرانویل پینیون یا هلیکال بول هم شناخته میشوند. شفت خروجی آنها با شفت ورودی موتور زاویه ۹۰ درجه میسازد و برای کاربردهایی که نیاز به تغییر جهت نیرو دارند، مناسب هستند.
گیربکسهای آویز (سری F): این گیربکسها دارای شفت ورودی و خروجی موازی هستند و به دلیل طراحی خاص خود که شبیه آویز است، در فضاهای محدود کاربرد زیادی دارند.
گیربکسهای حلزونی (Worm Gear): برای کاربردهایی با نیاز به کاهش سرعت بسیار بالا و گشتاور بالا، که شفت خروجی آنها عمود بر شفت ورودی است.
انواع دیگر: این شرکت همچنین گیربکسهای خاصی مانند گیربکسهای هالو شفت (شفت توخالی) و گیربکسهای کشاورزی را نیز تولید میکند.
ویژگیهای اصلی محصولات پارس گرجی
کیفیت ساخت بالا: استفاده از پوسته چدنی (GG25) و چرخدندههای فولادی سمانته باعث مقاومت و طول عمر بالای این محصولات میشود.
راندمان بالا: به دلیل طراحی مهندسی شده چرخدندهها، راندمان انتقال قدرت در گیربکسهای این شرکت بالا است.
تنوع در نصب: اکثر گیربکسهای پارس گرجی به صورت پایهدار و فلنجدار تولید میشوند و امکان نصب در جهات مختلف را فراهم میکنند.
قیمت مناسب: در مقایسه با نمونههای خارجی، محصولات این شرکت قیمت مقرونبهصرفهتری دارند.
خدمات پس از فروش: پارس گرجی محصولات خود را با گارانتی ۱۲ ماهه و ۱۰ سال خدمات پس از فروش ارائه میدهد که یکی از مزیتهای مهم آن محسوب میشود.
کاربردها
موتور گیربکسهای پارس گرجی به دلیل تنوع و کیفیت مناسب، در صنایع مختلفی مورد استفاده قرار میگیرند، از جمله:
- صنایع نوار نقاله و سیستمهای جابجایی مواد
- میکسرها و همزنهای صنعتی
- ماشینآلات بستهبندی
- صنایع فولاد، سیمان و معدن
- آسانسور و بالابرهای صنعتی
آخرین ویدئوها
معرفی پروتکل پروفیباس برای انکودر
معرفی دستگاه چند منظوره leine linde
معرفی انکودر leine linde برای صنایع کاغذ
معرفی انکودر الترا مدل EAM 58
در صورت داشتن هر گونه سوال با کارشناسان الکترو صنعت تماس بگیرید:
سایت:http://electrosanat-co.ir/fa
همراه: 09127773840
اینستاگرام: electrosanat.bigdeli
آدرس: تهران- خیابان سعدی جنوبی- کوچه بانک ملت ،پاساژ الکتروپمپ ایران ،پلاک 1
تلفن ثابت: 33947434 -36417695
